इक्का फोजर्ड, एसडब्ल्यू ग्रीनलैंड के इकाइट कॉलम का मानचित्रण

छवि: सौजन्य नॉर्बिट

इक्का फोजर्ड का सर्वेक्षण 20 और 21 जून 2019 के बीच आयोजित किया गया था, जिसमें पहला दिन आंशिक रूप से प्रशिक्षण पर बिताया गया था और कॉक्स को सर्वेक्षण आवश्यकताओं और टोही से परिचित कराया गया था ताकि कॉलम और रॉक स्केरीज़ के साथ-साथ fjord में नेविगेशन खतरों की पहचान की जा सके। कुछ अधिग्रहण। दूसरा दिन पूरी तरह से अधिग्रहण पर खर्च किया गया और उसके बाद 'सिकू' से प्रसार को हटा दिया गया। छवि: सौजन्य नॉर्बिट

छवि: सौजन्य नॉर्बिट

छवि: सौजन्य नॉर्बिट

छवि: सौजन्य नॉर्बिट

Previous Next

SW ग्रीनलैंड में Ikka Fjord दुनिया का एकमात्र ज्ञात स्थान है जहाँ दुर्लभ कार्बोनेट खनिज 'Ikaite' (fjord के नाम पर) रूप या बड़े स्तंभ संरचनाओं में पाया जाता है, जो इसके सामान्य छोटे क्रिस्टल रूप के विपरीत है। पिछले 25 वर्षों में यह जानने और समझने का गहन वैज्ञानिक प्रयास किया गया है कि खनिज यहाँ और इतने नाटकीय रूप में क्यों बनता है।

Ikaite Fjord के बाहर के क्षेत्रों में पाया जाता है, आम तौर पर तलछट में जहां एक पहचाने गए कैल्साइट अवरोधक मौजूद होते हैं, जो Ikaite के गठन की सुविधा प्रदान करते हैं, जिसका अर्थ है कि इसकी उपस्थिति को समझाया जा सकता है। एक अवरोधक आम कैल्साइट के बिना, अन्यथा आइकाईट नहीं बनेगा।

हाल के वर्षों में आइकाइट को आर्कटिक और अंटार्कटिक समुद्री बर्फ में बनते पाया गया है। यह एक विशेष रूप से दिलचस्प विकास है क्योंकि खुली समुद्री सेटिंग्स में कोई ज्ञात कैल्साइट अवरोधक नहीं हैं जहां समुद्री बर्फ बन सकती है, यह सुझाव देते हुए कि इकाईट गठन के अन्य तरीके हैं। यदि हम केस-स्टडी के रूप में इक्का फोजर्ड और उसके स्तंभ संरचनाओं का उपयोग करते हुए, आईकाईट अवक्षेपण के प्रमुख कारकों को समझ सकते हैं, तो शायद आईकाईट गठन का औद्योगीकरण किया जा सकता है और इसका उपयोग वातावरण से कार्बन को हटाने और समुद्री जल में आईकाईट में पृथक्करण के लिए किया जा सकता है? स्तंभों के भीतर माइक्रोबियल गतिविधि वर्तमान में यह देखने के लिए प्राथमिक जांच लक्ष्य है कि क्या वे एंजाइम उत्पन्न करते हैं जो आईकेइट वर्षा को उत्प्रेरित करते हैं।

Ikka Fjord के स्तंभों को पहली बार 1996 में शुरुआती पीढ़ी के सिंगल बीम इको साउंडर, साइड-स्कैन सोनार और सब-बॉटम प्रोफाइलिंग उपकरण का उपयोग करके मैप किया गया था।

छवि सौजन्य नॉर्बिट परिणामों ने जमा राशि के विस्तार का खुलासा किया, लेकिन कम सटीकता के साथ, इन मानचित्रों को अनुसंधान प्रयासों के सहायक के रूप में अपर्याप्त बना दिया। प्रयोग करने योग्य बाथिमेट्रिक मानचित्र प्रदान करने के लिए इक्का फोजर्ड का एक उच्च रिज़ॉल्यूशन मल्टीबीम सर्वेक्षण आवश्यक था।

NORBIT iWBMSh की पहचान कार्य के लिए आदर्श उपकरण के रूप में की गई थी, जो अत्यधिक कॉम्पैक्ट होने के साथ-साथ अत्यधिक निर्दिष्ट, टर्न-की अल्ट्रा-हाई रेजोल्यूशन मल्टीबीम सर्वेक्षण प्रणाली है।

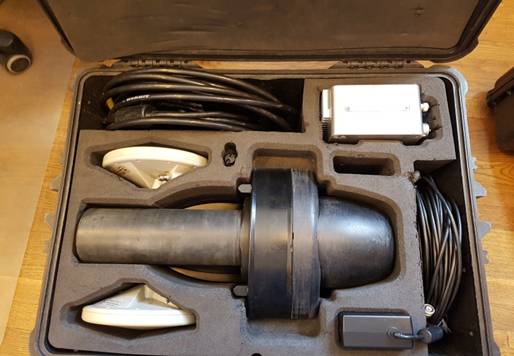

चित्र साभार नॉर्बिट iWBMSh प्रणाली को आइसलैंड विश्वविद्यालय में परियोजना के लिए भेज दिया गया है: एकीकृत INS के साथ सोनार हेड; एक छोटा टॉप-साइड इंटरफ़ेस बॉक्स; दो GNSS एंटीना और केबल; जो सभी एक मध्यम आकार के, रोल-अलॉन्ग पेली केस में समाहित थे। NORBIT ट्रैवल माउंट और NORBIT SVP जांच के अलावा अलग से पैक किया गया।

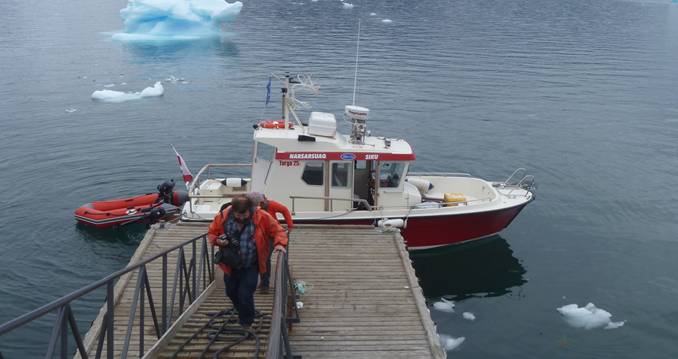

मल्टीबीम उपकरण को रेकजाविक, आइसलैंड से वैज्ञानिक टीम के साथ नरसरसुएक हवाई अड्डे, एस, ग्रीनलैंड तक चेक किए गए सामान के रूप में उड़ाया गया था। आगमन पर टीम और सामान को इक्का फोजर्ड के साथ-साथ मल्टीबीम सर्वेक्षण मंच में स्थानांतरित करने के लिए किराए पर ली गई टार्गा 25.1 नाव 'सिकू' तक पहुंचा दिया गया।

छवि सौजन्य नोर्बिट iWBMSh को Grønnedal में रॉयल डेनिश नौसेना बेस जेटी के साथ टार्गा 25.1 पर लामबंद किया गया था। iWBMSh हेड और GNSS एंटीना व्हील-हाउस सैडल के ठीक पीछे पोल-माउंटेड थे, जो बंदूकधारियों के ऊपर चढ़े हुए थे और रेलिंग से सुरक्षित थे। NORBIT SIU, अधिग्रहण कंप्यूटर और हेल्समैन मॉनिटर चार्ट टेबल पर व्हील-हाउस में कॉक्स स्टेशन के बाईं ओर स्थापित किए गए थे और पूरे सिस्टम को घरेलू सॉकेट्स द्वारा संचालित किया गया था, जो कि नावों की अपनी इन्वर्टर आपूर्ति थी।

इक्का फोजर्ड का सर्वेक्षण 20 और 21 जून 2019 के बीच आयोजित किया गया था, जिसमें पहला दिन आंशिक रूप से प्रशिक्षण पर बिताया गया था और कॉक्स को सर्वेक्षण आवश्यकताओं और टोही से परिचित कराया गया था ताकि कॉलम और रॉक स्केरीज़ के साथ-साथ fjord में नेविगेशन खतरों की पहचान की जा सके। कुछ अधिग्रहण। दूसरा दिन पूरी तरह से अधिग्रहण पर खर्च किया गया और उसके बाद 'सिकू' से प्रसार को हटा दिया गया।

सिस्टम को 2-40 मीटर पानी की गहराई पर सेट अधिग्रहण 'गहराई' गेट्स के साथ उच्च-रिज़ॉल्यूशन डेटा के 150° चौड़े पट्टी (आराम से उपकरणों के 5°-210° कोणीय पट्टी कोण सीमा सीमा के भीतर) प्राप्त करने के लिए निर्धारित किया गया था। इस मोड में सिस्टम ने आमतौर पर उथले पानी (8-10 मीटर) में +/- 20-30 मीटर और गहरे पानी (15-20 मीटर) में +/- 40-50 मीटर की कच्ची पट्टी-चौड़ाई (बहुत बाहरी बीम की अनदेखी) हासिल की।
छवि: सीकास्ट संस्करण 4.4.0 लॉगिंग सॉफ़्टवेयर के साथ NORBIT बेस X2 SVP जांच का उपयोग करके आंतरिक और बाहरी fjord क्षेत्रों में समय-समय पर नॉर्बिट SVP डिप्स का अधिग्रहण किया गया।

छवि: सौजन्य नॉर्बिट

जहां पूर्ण प्रमार्ज कवरेज संभव था, वहां पिंग घनत्व आम तौर पर 16x16 पिंग्स (256 ध्वनियां) प्रति एम2 के साथ-साथ नादिर पर ट्रैक के आर-पार प्रयोग करने योग्य पट्टी के किनारों पर 4x4 पिंग्स (16 ध्वनियां) प्रति एम2 तक घट जाती थी। निम्नलिखित उदाहरण एक बिंदु बादल के रूप में प्रदर्शित आंतरिक fjord 'कॉलम गार्डन' से साफ ध्वनि का एक भाग दिखाता है:

छवियां: सौजन्य नॉर्बिट

दो दिनों के सर्वेक्षण में प्राप्त आंकड़ों को टेलीडाइन पीडीएस सॉफ्टवेयर का उपयोग करके संसाधित किया गया था और मैपिंग और प्रस्तुति उद्देश्यों के लिए 0.2m - 1.0m ग्रिड पर निर्यात किया गया था।

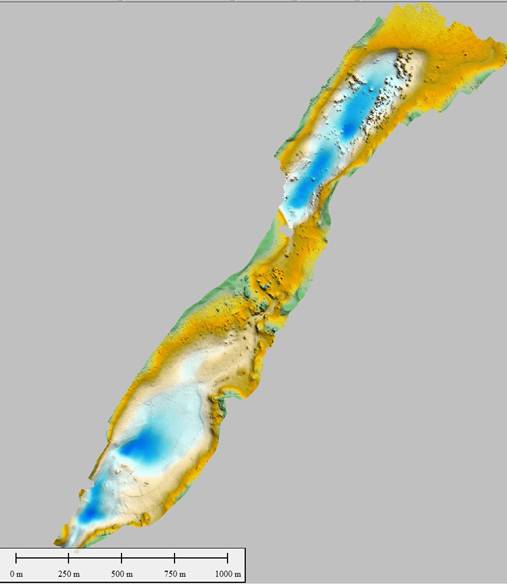

ग्रिड किए गए डेटा के 1.0m पर ग्रिड किए गए पूरे सर्वेक्षण डेटा सेट का प्लॉट सही दिखाया गया है।

बाथमीट्रिक कंटूर को ड्रोन इमेजरी से निर्मित एक एरियल फोटोग्राफ ऑर्थोमोसिक और मैप इमेज के दाईं ओर 0.5 मीटर बाथमीट्रिक डीटीएम कलर डेप्थ स्केल से व्युत्पन्न एमबीईएस के खिलाफ प्लॉट किया गया है। बाथमीट्रिक समोच्च इक्का फोजर्ड के 0.5 मीटर डीटीएम से प्राप्त किए गए थे। नोट: गहराई अभी तक हाइड्रोग्राफिक रूप से ऑडिट नहीं हुई है और इसका उपयोग नेविगेशन के लिए नहीं किया जाना चाहिए।

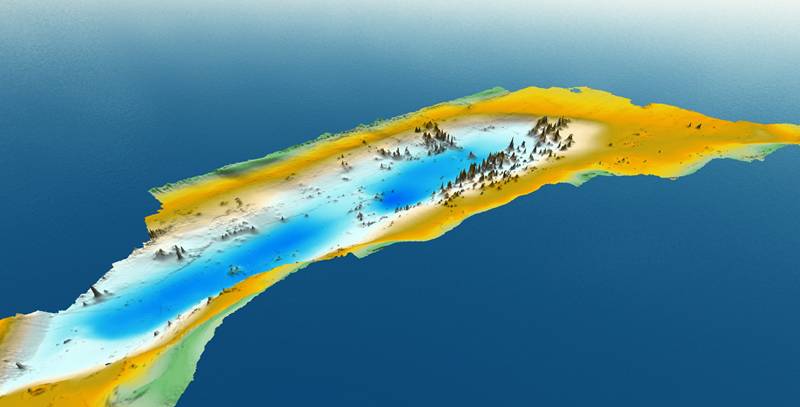

एमबीईएस पॉइंट-क्लाउड डेटा सेट में दर्शाए गए इक्का कॉलम का 3डी दृश्य इक्का फोजर्ड के पूर्वोत्तर छोर से दक्षिण-पश्चिम की ओर देख रहा है

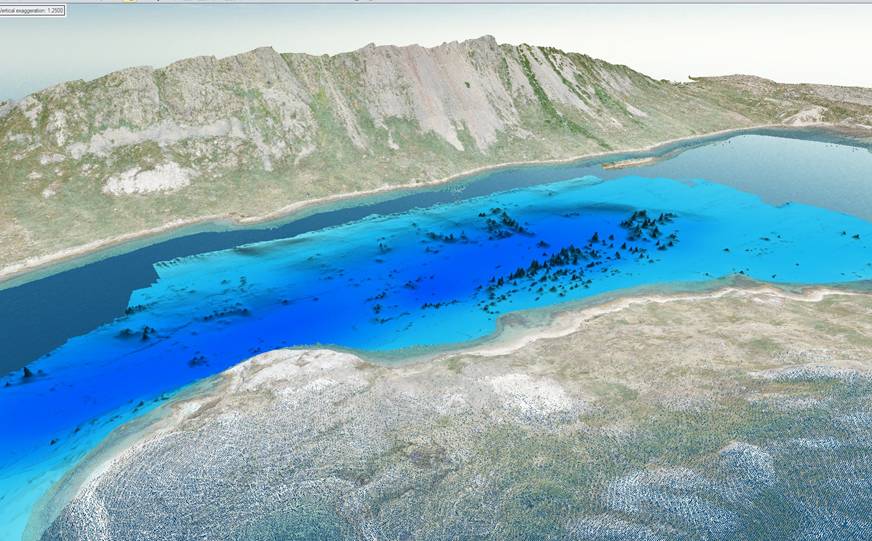

आंतरिक fjord 'इक्का कॉलम गार्डन' क्षेत्र के 1.0m ग्रिड वाले डेटा सेट का 3D प्रतिनिधित्व और fjord के किनारों के ड्रोन-अधिग्रहीत बिंदु क्लाउड डेटा के साथ एक ही इनसेट नीचे दिखाया गया है।

गर्मियों में प्राप्त किए गए डेटा क्षेत्र में तत्काल उपयोग के लिए काफी अच्छे थे और रॉयल डेनिश नौसेना से गोताखोरों की एक टीम को नमूने के लिए विशिष्ट साइटों पर मार्गदर्शन करने में मदद मिली। सर्वेक्षण के बाद से अधिग्रहीत डेटा प्रदर्शित परिणामों का उत्पादन करने के लिए बुनियादी स्तर के प्रसंस्करण से गुजरा है। हालांकि, आगे की प्रक्रिया जारी है जिसमें Applanix POSPac PP-RTX सुधारों के अनुप्रयोग के साथ स्थितीय सटीकता में सुधार करना शामिल है।

इस तथ्य से प्रेरित इलाके में जमा राशि की निगरानी के लिए आने वाले वर्षों में और सर्वेक्षणों की योजना बनाई गई है कि ग्लोबल वार्मिंग के कारण दक्षिणी ग्रीनलैंड के आसपास की धाराओं में हाल के बदलाव, गर्म पानी को fjord में ला रहे हैं। चूंकि आईकाईट निर्माण तापमान के प्रति संवेदनशील है, इसलिए पानी के तापमान में परिवर्तन इस शानदार, लेकिन अब कमजोर स्थान के भविष्य के स्वास्थ्य, स्थिति और दीर्घकालिक स्थिरता के लिए खतरा बन गया है, जो कि ग्लोबल वार्मिंग के खिलाफ लड़ाई में एक शक्तिशाली उपकरण की कुंजी हो सकता है। !

पिछले कुछ वर्षों में 'इक्का प्रोजेक्ट' द्वारा बड़ी संख्या में प्रकाशन किए गए हैं, जैसा कि हम स्वयं कहते हैं। सबसे महत्वपूर्ण, हाल के संदर्भ जो अन्य लेखों में रुचि रखने वालों को निर्देशित करेंगे:

स्टॉकमैन, जीजे, ई. रांटा, ई. ट्रैम्पे, ई. स्टर्केल और पी. सीमैन, 2018. समुद्री जल में कार्बन खनिज भंडारण: ग्रीनलैंड में आइकाइट (CaCO3·6H2O) कॉलम। एनर्जी प्रोसीडिया 146, 59-67, डीओआई:10.1016/जे.इजिप्रो.2018.07.009।

टॉलेफसेन ई., जी. स्टॉकमैन, ए. स्केल्टन, एल. लुंडकविस्ट और ई. स्टर्केल, 2019. ग्रोनेडल-इका आग्नेय परिसर का माध्यमिक परिवर्तन और आइकाईट की उत्पत्ति, CaCO3·6H2O, SW ग्रीनलैंड। रासायनिक भूविज्ञान 510, 18-30।

स्वीकृतियां:
इक्का फोजर्ड, एसडब्ल्यू ग्रीनलैंड के इकाइट स्तंभों का मानचित्रण
हम स्वीडन में बोलिन सेंटर फॉर क्लाइमेट रिसर्च, डेनमार्क में 'आसे ओग जॉर्गन मुंटर्स फोंड' और 'आगे वी. जेन्सेंस फोंड', इगर्ट्सजोउर और आइसलैंड विश्वविद्यालय के रिसर्च फंड को इक्का परियोजना के लिए उनके वित्तीय समर्थन के लिए धन्यवाद देना चाहते हैं। 2019 में। इसके अलावा, हम ज्वाइंट आर्कटिक कमांड को उनके उत्कृष्ट लॉजिस्टिक और डाइविंग सपोर्ट के साथ-साथ ग्रीनलैंड में नरसरसुआक के ब्लू आइस एक्सप्लोरर को धन्यवाद देना चाहते हैं जिन्होंने इक्का फोजर्ड में पहुंचने और काम करने के लिए आवश्यक नौकाओं और कुशल कॉक्स की आपूर्ति की है। अंत में, हम NORBIT और Teledyne Technologies को हमारी परियोजना में उनकी रुचि और यहां वर्णित अमूल्य MBES सर्वेक्षण को सुविधाजनक बनाने के लिए प्रदान की गई सहायता के लिए धन्यवाद देना चाहते हैं।
