रडार से प्राप्त जानकारियों से लेकर सुरक्षित निर्णयों तक: समुद्री स्वायत्तता के लिए रडार प्रसंस्करण

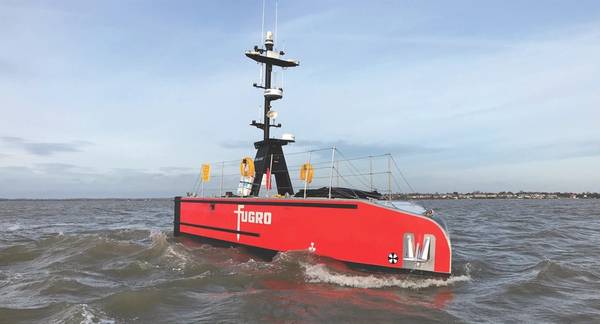

फुग्रो के लिए निर्मित एक SEA-KIT X श्रेणी का USV। SEA-KIT कैम्ब्रिज पिक्सेल की रडार प्रोसेसिंग को अपनाने वाली शुरुआती कंपनियों में से एक थी। क्रेडिट: SEA-KIT।

किसी मानव की उपस्थिति के अभाव में, जो हर परिस्थिति से अवगत हो, स्वायत्त और दूरस्थ रूप से संचालित पोतों की सेंसर प्रणालियाँ नौवहन सुरक्षा और मिशन की प्रभावशीलता के लिए महत्वपूर्ण हैं। ऑनबोर्ड कैमरा सूट पर विशेष ध्यान दिया जाता है, लेकिन रडार और उनसे संबंधित प्रसंस्करण भी सेंसर प्रणाली का एक अभिन्न अंग हैं।

जब डेवलपर किसी स्वायत्त पोत के लिए रडार का चयन करते हैं, तो वे अक्सर रेंज, रिज़ॉल्यूशन, एंटीना का आकार और तकनीक जैसे कारकों पर ध्यान देते हैं। ये विकल्प महत्वपूर्ण हैं, लेकिन इनसे यह निर्धारित नहीं होता कि स्वायत्तता प्रणाली या दूरस्थ ऑपरेटर को अंततः क्या प्राप्त होगा। यह रडार प्रोसेसिंग की गुणवत्ता पर निर्भर करता है।

एक स्वायत्त नियंत्रण प्रणाली को मशीन-पठनीय जानकारी की आवश्यकता होती है; एक दूरस्थ संचालक को निर्णय लेने में सहायता करने और संज्ञानात्मक भार को कम करने के लिए समुद्री परिदृश्य को यथासंभव स्पष्ट रूप से प्रस्तुत करने की आवश्यकता होती है। दोनों ही मामलों में, सेंसरों का एक समूह, जिसका डेटा संसाधित और उपयोगी जानकारी में परिवर्तित किया गया हो, आदर्श है।

रडार का महत्व क्यों बना हुआ है?

एक स्वायत्त पोत में कैमरे, स्वचालित पहचान प्रणाली (एआईएस) रिसीवर, वैश्विक नेविगेशन उपग्रह प्रणाली (जीएनएसएस) रिसीवर, लिडार, सोनार और अन्य सेंसर हो सकते हैं। कैमरे किसी वस्तु की पहचान करने में मदद कर सकते हैं, जबकि एआईएस संचारित पोत की घोषित पहचान, स्थिति, मार्ग और गति प्रदान कर सकता है। हालांकि, इनमें से कोई भी अकेला संपूर्ण जानकारी प्रदान नहीं करता है।

अंधेरे, चकाचौंध, कोहरे, बारिश और पानी के छींटों से कैमरों की कार्यक्षमता प्रभावित हो सकती है। अधिकांश कैमरे केवल संपर्क दिशा बता सकते हैं, या ज़्यादा से ज़्यादा दूरी का एक मोटा अनुमान ही दे सकते हैं। छोटे और स्थिर संपर्कों में AIS ट्रांसपोंडर होने की संभावना कम होती है, और जिन कैमरों में AIS लगा होता है, उनमें यह बंद हो सकता है या गलत तरीके से कॉन्फ़िगर किया गया हो सकता है। हालांकि, रडार कम दृश्यता में भी लंबी दूरी तक काम कर सकता है और छोटे और असहयोगी संपर्कों के लिए सटीक स्थिति की जानकारी प्रदान कर सकता है।

रडार अचूक नहीं है। इसका प्रदर्शन इंस्टॉलेशन, समुद्री स्थिति, मौसम, लक्ष्य के आकार और परावर्तनशीलता, और प्रोसेसर सेटिंग्स से प्रभावित होता है। रडार को अन्य सेंसरों का पूरक होना चाहिए, न कि उनका विकल्प, लेकिन यह जानकारी का एक महत्वपूर्ण स्वतंत्र स्रोत बना हुआ है जिसे स्वायत्त प्रणालियों को अनदेखा नहीं करना चाहिए।

प्रतिध्वनियों से लेकर पहचान तक

एक रडार एनालॉग या, आजकल अधिक प्रचलित, डिजिटल रूप में वीडियो आउटपुट करता है। रडार शब्दावली में, "वीडियो" का अर्थ रडार से प्राप्त होने वाली तीव्रताओं की निरंतर धारा है, न कि कैमरे द्वारा रिकॉर्ड की गई छवि जैसी फुटेज। यह ध्रुवीय क्षेत्र में परावर्तनों का एक निरंतर परिवर्तनशील क्षेत्र है।

रडार वीडियो चित्र अव्यवस्थित और जटिल हो सकता है। एक स्टील का जहाज मजबूत रडार प्रतिध्वनि उत्पन्न कर सकता है, लेकिन बंदरगाह की दीवार या पुल भी ऐसा कर सकते हैं। एक छोटी inflatable नाव केवल कमजोर रडार प्रतिध्वनि उत्पन्न कर सकती है, जो समुद्री लहरों के कारण होने वाली अव्यवस्था से अस्पष्ट हो सकती है। बारिश अवांछित प्रतिध्वनि उत्पन्न करती है, और भूमि और बंदरगाह संरचनाएं लगातार परावर्तन उत्पन्न करती हैं। इसलिए प्रभावी प्रसंस्करण आवश्यक है।

रडार प्रोसेसिंग सॉफ्टवेयर सबसे पहले हार्डवेयर इंटरफेस या डिजिटल नेटवर्क स्ट्रीम के माध्यम से रडार वीडियो डेटा प्राप्त करता है। फिर यह पृष्ठभूमि से अलग दिखने वाले डेटा को खोजने के लिए फ़िल्टरिंग और डिटेक्शन तकनीकों का उपयोग करता है।

यह मात्र एक सीमा निर्धारित करने से कहीं अधिक जटिल है जिसके ऊपर रडार वीडियो रिटर्न को संपर्क माना जाता है। पृष्ठभूमि दूरी, प्लेटफ़ॉर्म की गति, मौसम और समुद्री स्थिति के साथ बदलती रहती है। शांत पानी के लिए उपयुक्त सेटिंग्स भारी बारिश में कई गलत पहचान उत्पन्न कर सकती हैं; उन्हें दबाने वाली सेटिंग्स एक वास्तविक लक्ष्य को छिपा सकती हैं।

अनुकूली प्रसंस्करण स्थानीय परिस्थितियों के अनुसार प्रतिक्रिया करता है। गतिशील थ्रेशोल्डिंग बदलते शोर स्तरों के अनुसार समायोजित होती है, जबकि भौगोलिक मास्क ज्ञात भूमि या संरचनाओं पर प्रसंस्करण को कम करते हैं। जहां सॉफ्टवेयर अनुमति देता है, वहां विभिन्न क्षेत्रों में अलग-अलग रडार प्रसंस्करण सेटिंग्स लागू की जा सकती हैं, जिससे चैनल में या पोत के ठीक आगे अधिक संवेदनशीलता प्राप्त होती है। लक्ष्य अत्यधिक झूठे अलार्म के बिना उपयोगी पहचान करना है।

बाधाओं का पता लगाना, उनका पीछा करना और उनकी रिपोर्टिंग करना

एक बार महत्वपूर्ण परिणाम की पहचान हो जाने पर, आस-पास के महत्वपूर्ण परिणामों को एक साथ समूहित करके एक प्लॉट (डिटेक्शन) बनाया जा सकता है। प्लॉट एक एकल अवलोकन होता है: रडार स्कैन के दौरान किसी विशेष स्थान पर कुछ महत्वपूर्ण वस्तु मौजूद प्रतीत होती है।

ट्रैकिंग से इतिहास और प्रक्षेप पथ की जानकारी मिलती है। ट्रैकिंग सॉफ़्टवेयर लगातार स्कैन के बीच के प्लॉट की तुलना करता है और यह तय करता है कि कौन से प्लॉट एक ही वस्तु से संबंधित होने की संभावना रखते हैं। इन संबंधित अवलोकनों से, यह मार्ग, गति और संभावित भविष्य की स्थिति का अनुमान लगाता है। विश्वास परीक्षण असंबंधित पहचानों को गलत ट्रैक बनने से रोकने में मदद करते हैं।

छोटे लक्ष्यों के लिए, ट्रैकिंग मुश्किल हो सकती है क्योंकि पता लगाने की क्षमता और विश्वसनीयता कम हो जाती है। यहीं पर वीडियो से ट्रैकिंग मददगार साबित होती है; पारंपरिक पहचान और ट्रैकिंग विधियों द्वारा प्राप्त किए गए ट्रैक को रडार वीडियो से सीधे ट्रैक करके लंबे समय तक बनाए रखा जा सकता है।

स्वचालित नेविगेशन के लिए, पूरी तरह से स्थापित ट्रैक की प्रतीक्षा करना हमेशा उचित नहीं होता है। तैरते हुए कंटेनर या छोटे मूरिंग बोया जैसी वस्तुओं का अल्प-श्रेणी या रुक-रुक कर पता चलना एक खतरा पैदा कर सकता है जिसकी सूचना ट्रैक उत्पन्न होने से पहले देनी आवश्यक होती है। रडार प्रोसेसर से प्राप्त निकटता संबंधी पहचान, पोत के आसपास एक परिभाषित क्षेत्र के भीतर निर्धारित मानदंडों को पूरा करने वाले निकटतम रिटर्न की रिपोर्ट करती है।

रडार के घूमने के साथ ही, प्रत्येक स्कैन पर निकटता का पता बहुत कम विलंबता के साथ लगाया जाता है। सुरक्षा क्षेत्र गति, गतिशीलता और वातावरण को दर्शा सकते हैं। उच्च गति पर आगे का क्षेत्र अधिक विस्तृत हो सकता है, जबकि बंदरगाह में पैंतरेबाज़ी के लिए संकरा क्षेत्र उपयुक्त हो सकता है।

कैम्ब्रिज पिक्सल एक दशक से अधिक समय से यूएसवी और एएसवी डेवलपर्स के लिए तकनीकी घटक प्रदान कर रहा है, जिसमें इसका एसपीएक्स सर्वर वी2 सॉफ्टवेयर भी शामिल है। इस सॉफ्टवेयर में रडार वीडियो प्रोसेसिंग, निकटता का पता लगाना और टक्कर से बचाव तथा स्वायत्त नेविगेशन के लिए ट्रैकिंग जैसी सुविधाएं हैं। इसका डिटेक्शन सर्वर कॉन्फ़िगरेशन प्लॉट एक्सट्रैक्शन और निकटता का पता लगाने की सुविधा देता है, जबकि ट्रैकिंग सर्वर मल्टी-हाइपोथिसिस टारगेट ट्रैकिंग की सुविधा प्रदान करता है। बाधा और लक्ष्य डेटा को एस्टरिक्स, एनएमईए-0183, टीएके और सैपिएंट जैसे प्रारूपों का उपयोग करके बाहरी स्वायत्तता या पोत-नियंत्रण प्रणाली को भेजा जा सकता है।

सेंसरों का संयोजन

रडार ट्रैक से किसी वस्तु के निकट आने या स्थिर दिशा में होने का संकेत मिल सकता है, लेकिन उसकी पहचान नहीं हो पाती। एआईएस (AIS) पहचान संबंधी डेटा प्रदान कर सकता है जिसे ट्रैक के साथ सहसंबंधित किया जा सकता है, जबकि कैमरा दृश्य पुष्टि प्रदान कर सकता है। सेंसर फ्यूजन इन प्रेक्षणों को मिलाकर एक अधिक संपूर्ण चित्र प्रस्तुत करता है।

सफल संलयन सुसंगत समय और समन्वय प्रणालियों के साथ-साथ प्रत्येक स्रोत की सटीकता की समझ पर निर्भर करता है, विशेष रूप से स्थिति के संदर्भ में। अनिश्चितता सीमाओं को परिभाषित करने वाले बाउंडिंग बॉक्स संपर्क सहसंबंधों की संख्या को अधिकतम करने और गलत मिलानों को कम करने के उद्देश्य से महत्वपूर्ण हैं। सुदृढ़ संलयन ही कई सेंसरों को एक सुसंगत नौवहन चित्र में परिवर्तित करता है।

सहसंबंधित ट्रैक रिपोर्ट उन सभी सेंसर प्रेक्षणों को आपस में जोड़ती है जो इसका समर्थन करते हैं, जिससे प्राप्तकर्ता प्रणाली किसी भी इनपुट से जानकारी का चयन कर सकती है। उदाहरण के लिए, रडार ट्रैक से गति और दिशा, वीडियो ट्रैक से वस्तु वर्गीकरण और उन्नत दिशा माप, और एआईएस से कार्गो जानकारी प्राप्त की जा सकती है।

कैम्ब्रिज पिक्सेल का SPx फ्यूजन सर्वर कई रडार स्रोतों और ALS से प्राप्त ट्रैक रिपोर्टों को एक एकीकृत ट्रैक में परिवर्तित करता है। क्रेडिट: कैम्ब्रिज पिक्सेल

जीपीएस के बिना स्थिति की सटीकता

स्वायत्त पोत आमतौर पर GNSS/GPS पर निर्भर करते हैं। सिग्नल का नुकसान एक समस्या है, जबकि जैमिंग विश्वसनीय रिसेप्शन को बाधित कर सकती है और स्पूफिंग के कारण रिसीवर एक विश्वसनीय लेकिन गलत स्थिति की रिपोर्ट कर सकता है।

तटीय क्षेत्रों में, रडार जीएनएसएस से प्राप्त स्थितियों की स्वतंत्र रूप से पुष्टि कर सकता है। कैम्ब्रिज पिक्सेल का जीपीएस असिस्ट लाइव रडार डेटा की तुलना भूभाग और तटरेखा की जानकारी से उत्पन्न अनुमानित रडार छवि से करता है। दोनों छवियों के सर्वोत्तम मिलान वाले संरेखण का पता लगाकर, यह आने वाले जीएनएसएस डेटा से स्वतंत्र रूप से पोत की स्थिति का अनुमान लगाता है।

यदि स्थितियों में काफी अंतर होता है, तो जीपीएस असिस्ट अलार्म बजा सकता है और बैकअप स्थिति संबंधी जानकारी प्रदान करने के लिए एक वैकल्पिक NMEA-0183 स्ट्रीम भी उत्पन्न कर सकता है।

सुरक्षित और प्रभावी समुद्री स्वायत्तता किसी एक सेंसर या एल्गोरिदम से नहीं मिलेगी। यह उन प्रणालियों से आएगी जो स्वतंत्र, समय पर और समझने योग्य साक्ष्य प्रदान करती हैं। रडार इस परिदृश्य का केंद्र है, लेकिन केवल कच्चे प्रतिध्वनि डेटा पर्याप्त नहीं हैं। केवल कठोर प्रसंस्करण के माध्यम से ही रडार उन पहचानों, पथों और बाधा चेतावनियों को प्रदान कर सकता है जिन पर स्वायत्तता प्रणालियाँ निर्भर करती हैं।
