लैंडर लैब ने ओशन लैंडर आपूर्तिकर्ताओं को सलाम किया

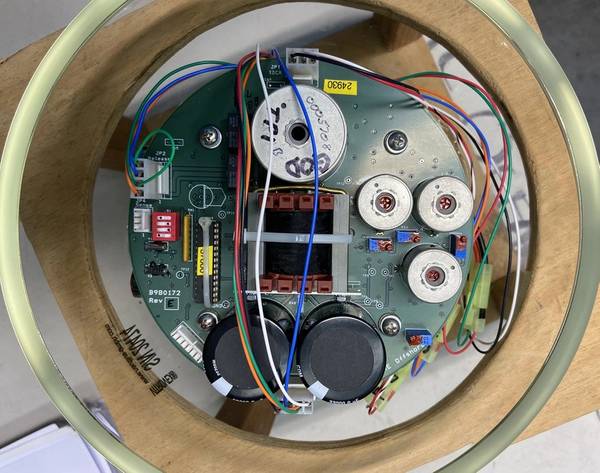

चित्र 1. एजटेक बर्नवायर एकॉस्टिक रिलीज़ ट्रांसपोंडर (BART) बोर्ड एक ही पिन पर अधिकतम 5 बर्नवायर रिलीज़ कमांड या 4 बर्नवायर रिलीज़ कमांड के साथ-साथ एक कमांड-ऑन और एक कमांड-ऑफ कमांड प्रदान करता है। इस बोर्ड ने मारियाना ट्रेंच/चैलेंजर डीप की तलहटी में भी विश्वसनीय रूप से कमांड प्राप्त किए हैं। (फोटो सौजन्य: रॉब मॉरिस, एजटेक)

गहरे समुद्र की चुनौतियों का सामना करने में सक्षम उत्पादों वाले प्रमुख आपूर्तिकर्ताओं के एक समूह के साथ घनिष्ठ सहयोग से समुद्री लैंडर का डिजाइन और निर्माण सरल हो जाता है।

यहां हम अपने कुछ पसंदीदा विकल्पों को प्रस्तुत कर रहे हैं।

विज्ञप्ति

एजटेक <Edgetech.com>: इनके कई रिलीज़ सिस्टम में से एक है गोलाकार BART बोर्ड ( बर्नवायर एकॉस्टिक रिलीज़ ट्रांसपोंडर )। (चित्र 1 देखें।) लगभग 6 इंच व्यास का यह बोर्ड 10 इंच के गोले में पूरी तरह फिट हो जाता है (कांच: नॉटिलस मरीन सर्विस; GPA: ग्लोबल ओशन डिज़ाइन)। कम आवृत्ति वाला ट्रांसमिशन 16 किमी तक की दूरी पर जटिल कमांड कोड को विश्वसनीय रूप से भेजता है। अंतिम उपयोगकर्ता एक विस्तारित कमांड सूट का अनुरोध कर सकते हैं जो कुल 5 अद्वितीय बर्नवायर कमांड प्रदान करेगा। बर्नवायर : ग्लोबल ओशन डिज़ाइन <globaloceandesign.com>। दो आकार: 125 पाउंड या 250 पाउंड की क्षमता वाले। माउंट बर्नवायर को एक अक्ष को छोड़कर सभी अक्षों में मजबूती से पकड़ते हैं; एक सिंगल लीवर माउंट डिज़ाइन 1,250 पाउंड का भार सहन कर सकता है, और एक डबल लीवर माउंट डिज़ाइन 5,000 पाउंड का भार सहन कर सकता है। अधिक जानकारी के लिए रॉब मॉरिस <[email protected]> से संपर्क करें।

सबसीसोनिक्स <subseasonics.com>: कम लागत, उथले पानी के लिए, सिंगल रिलीज़, ध्वनिक और काउंटडाउन टाइमर वाला उपकरण। यह बहुत मज़बूत नहीं है, लेकिन तैरने और हल्के तटीय कार्यों के लिए अच्छा है।

आवास

नॉटिलस मरीन सर्विस <vitrovex.com/en>: उत्प्लावन और अन्य सुरक्षा दोनों के लिए उपयोग किए जाने वाले विट्रोवेक्स ग्लास हाउसिंग के लिए प्रसिद्ध, जिनमें से कुछ 12 किमी तक की क्षमता रखते हैं। (चित्र 2 देखें।) (अमेरिकी प्रतिनिधि: ब्रॉक रोसेन्थल, ओशन इनोवेशन्स , <[email protected]>)।

Prevco <prevco.com>: यह कंपनी कस्टम और स्टैंडर्ड रेडीमेड डिज़ाइन सहित सबसी हाउसिंग की विस्तृत श्रृंखला उपलब्ध कराती है। साथ ही, यह व्यापक प्रेशर टेस्टिंग सेवाएं भी प्रदान करती है।

ब्लू रोबोटिक्स <bluerobotics.com>: प्रयोगकर्ताओं और शौकिया रोबोट प्रेमियों के लिए कम लागत वाले, उथले पानी में उपयोग होने वाले रोबोट आवास। इन्होंने इस क्षेत्र में अपनी एक खास जगह बना ली है।

ग्लोबल ओशन डिज़ाइन <globaloceandesign.com>: ग्लास प्रबलित पॉलीएमाइड गोले, पर्ज पोर्ट और 3 कनेक्टर फिटिंग के साथ, साथ ही आंतरिक माउंटिंग रिंग और प्लेट, 1 किमी और 2 किमी की क्षमता के लिए उपयुक्त। वैक्यूम लीक परीक्षण के साथ डेक पर्ज बॉक्स नमी निष्कासन प्रणाली आंतरिक सापेक्ष आर्द्रता को कम करके संघनन को रोकती है और इसमें कोई खतरनाक पदार्थ शामिल नहीं है।

चित्र 2. इसमें नॉटिलस मरीन सर्विस का 10 इंच का विट्रोवेक्स गोला दिखाया गया है, जिसमें कई पेनिट्रेटर और एक सेल्फ-सीलिंग पर्ज पोर्ट है। इलेक्ट्रॉनिक्स को माउंट करने के लिए एक गोलाकार फ्रेम को एक गोलार्ध के अंदरूनी हिस्से से जोड़ा जा सकता है। (फोटो नॉटिलस मरीन सर्विस के सौजन्य से।)

गैल्वेनिक टाइम रिलीज़

समुद्र तल पर लटके हुए फ्लोट को छोड़ने के लिए ये सबसे उपयुक्त हैं, क्योंकि लक्ष्यित समय और वास्तविक समय में कुछ घंटों का अंतर हो सकता है। इनके फायदे ये हैं कि ये सस्ते, छोटे और हमेशा कारगर होते हैं।

नेप्च्यून मरीन प्रोडक्ट्स <neptunemarineproducts.com/galvanic-timed-releases.php>

अंतर्राष्ट्रीय मछली पकड़ने के उपकरण <underseareleases.com>

तैरने की क्रिया

ट्रॉलवर्क्स <trawlworks.com>: अटलांटिक फ्लोट्स <atlanticfloats.com/en/floats/> के पॉलीएमाइड डीप सी फिशिंग फ्लोट्स के वितरक। विभिन्न व्यास में उपलब्ध, कुछ में लंग्स लगे हैं, जबकि अन्य में माउंटिंग के लिए सेंटर होल हैं। (चित्र 3 देखें।) 15% ग्लास-फिल्ड पॉलीएमाइड 10-2100-NG 2,100 मीटर तक 11.8 पाउंड का उत्प्लावन बल प्रदान करता है। मजबूत और प्रभाव प्रतिरोधी। स्टीव टैबर <[email protected]> से संपर्क करें।

डीपवाटर बोयेंसी <deepwaterbuoyancy.com>: मानक या कस्टम आकार में सिंथेटिक फोम के निर्माता।

चित्र 3. ट्रॉलवर्क्स/अटलांटिक फ्लोट्स 2 किलोमीटर तक की गहराई तक कम लागत में उत्प्लावन क्षमता प्रदान करने वाले इंजेक्शन मोल्डेड प्लास्टिक गोले उपलब्ध कराता है। (फोटो अटलांटिक फ्लोट्स के सौजन्य से।)

कनेक्टर और केबल

सबकॉन <https://www.macartney.com/connectivity/subconn/>: इंपल्स और सीकॉन द्वारा छोटे ग्राहकों को बिक्री बंद करने के बाद, जिससे डिलीवरी में कुछ अप्रत्याशित समस्याएं आईं, सबकॉन काफी लोकप्रिय हो गया। उन्होंने इन समस्याओं को दूर करने के लिए कड़ी मेहनत की है। उत्पाद की गुणवत्ता उत्कृष्ट है। बेटो कैम्पोस <[email protected]> को एक संदेश भेजें।

ड्रैगनफिश मैन्युफैक्चरिंग <https://dragonfishmfg.com>: रबर मोल्डेड कनेक्टर और कस्टम केबल असेंबली, न्यूनतम ऑर्डर की न्यूनतम संख्या, "उच्च गुणवत्ता और शीघ्रता हमारी सर्वोच्च प्राथमिकता है"। स्टैन लोगान से संपर्क करें <[email protected]>।

ब्लू ट्रेल इंजीनियरिंग <bluetrailengineering.com/>: प्रयोगकर्ताओं और शौकिया लोगों के लिए कोबाल्ट अंडरवाटर कनेक्टर, थ्रस्टर और अन्य तकनीक। उन्होंने एक सौर ऊर्जा से चलने वाला एएसवी (अंडरवाटर वेव) बनाया और तैनात किया, जिसने कैलिफोर्निया से पश्चिम की ओर 13,322 किमी की दूरी तय करते हुए प्रशांत महासागर को पार किया और पापुआ तक पहुंचा। अद्भुत!

साउथ बे केबल <southbaycable.com>: एक पूर्ण विकसित कस्टम केबल शॉप, जिसमें ऑप्टिकल टाइम-डोमेन रिफ्लेक्टोमीटर, इंपीडेंस एनालाइजर, हाई वोल्टेज टेस्ट फैसिलिटी, एनवायरनमेंटल ओवन्स और हाइड्रोस्टैटिक प्रेशर टेस्ट फैसिलिटी सहित टेस्टिंग उपकरण उपलब्ध हैं। छोटे केबल रन भी संभव हैं। कई मानक केबल डिजाइन स्टॉक में उपलब्ध हैं।

Anekonnect <anekonnect.io>: पानी के अंदर बिछाई जाने वाली केबलों को डिज़ाइन और आरेखित करने के लिए एक शानदार सदस्यता-आधारित एप्लिकेशन। कंपनी लगभग सभी निर्माताओं से 10,000 से अधिक पुर्जों का एक संग्रह रखती है।

सेंसर और इलेक्ट्रॉनिक्स

RBR <rbr-global.com>: छोटा, कॉम्पैक्ट, मजबूत और भरोसेमंद उपकरण, जो उथले से लेकर बहुत गहरे पानी तक के लिए उपयुक्त है और हाथ से तैनात किए जा सकने वाले लैंडर्स में फिट हो जाता है। ये उपकरण तापमान, गहराई, लवणता, घुली हुई गैसें, pH और अन्य मापदंडों को मापते हैं। (चित्र 4 देखें।) रस्किन नामक एक ही सॉफ्टवेयर के माध्यम से डेटा तक पहुंच और उसमें हेरफेर किया जा सकता है। पीसी और मैक के साथ संगत, इसे स्थापित करना आसान है, उपयोग करना सरल है और यह तैनाती, डाउनलोड और डेटा प्रदर्शन को एक ही स्थान पर संभालता है।

स्टार-ओड्डी <https://www.star-oddi.com/>: जलीय वातावरण के लिए छोटे, उच्च प्रदर्शन वाले लॉगर। सेंसर तापमान, गहराई (दबाव), लवणता (चालकता), झुकाव और चुंबकीय क्षेत्र की शक्ति को मापते हैं। कुछ सेंसर हैडल गहराई के लिए उपयुक्त हैं।

जैस्को <https://www.jasco.com>: ऑटोनॉमस मल्टीचैनल एकॉस्टिक रिकॉर्डर जेनरेशन 4 एक अनुकूलन योग्य, पूरी तरह से स्वायत्त पानी के भीतर ध्वनि और डेटा रिकॉर्डर है। सिस्टम में रिमूवेबल मेमोरी और रिप्लेसेबल बैटरी पैक लगे हैं, जिससे इसे आसानी से रिफर्बिश किया जा सकता है और 6700 मीटर तक की गहराई में ओशन लैंडर पर पेलोड के रूप में तैनात किया जा सकता है। वेवफॉर्म ऑडियो फाइल फॉर्मेट (WAV) और कॉमा-सेपरेटेड वैल्यू (CSV) फाइलें सिक्योर डिजिटल (SD) कार्ड में सेव होती हैं, जिन्हें कंप्यूटर द्वारा सीधे पढ़ा जा सकता है।

सी-बर्ड साइंटिफिक <https://www.seabird.com/>: समुद्र विज्ञान संबंधी डेटा संग्रह में अनुभवी, सी-बर्ड साइंटिफिक सटीक और विश्वसनीय सीटीडी, सेंसर और सॉफ्टवेयर प्रदान करता है जो वैज्ञानिकों को सबसे कठिन वातावरण में सटीक डेटा एकत्र करने में सक्षम बनाता है।

यूनिसेंस साइंटिफिक <unisense.com/products/field-datalogger-mini-system/>: फील्ड डेटा लॉगर मिनी सिस्टम एक स्व-रिकॉर्डिंग इन-सीटू सेंसर पैकेज है जो 6,000 मीटर की गहराई तक काम कर सकता है और इसकी बैटरी लाइफ लंबी है। यह _H₂S , _O₂ , pH, रेडॉक्स, _H₂ और NO को मापता है। फील्ड डेटा लॉगर मिनी सिस्टम विशिष्ट विश्लेषकों के अध्ययन को सक्षम बनाता है, जिसमें तेजी से प्रतिक्रिया करने वाले सेंसर (सेकंड) का उपयोग करने वाले अध्ययन भी शामिल हैं, जिससे कम लागत में विशिष्ट डेटा की निगरानी और प्राप्ति का अवसर मिलता है।

मिशन रोबोटिक्स <missionrobotics.us>: विशिष्ट समुद्री अनुप्रयोगों के लिए अनुकूलित इलेक्ट्रॉनिक और सॉफ्टवेयर समाधान। मिशन रोबोटिक्स अपनी समुद्री विद्युत इंजीनियरिंग विशेषज्ञता का लाभ उठाते हुए विश्वसनीय, उच्च-स्तरीय परीक्षण वाले सॉफ्टवेयर और हार्डवेयर उत्पाद प्रदान करता है जो विभिन्न प्रकार के पनडुब्बी वाहनों में काम करते हैं। हम उत्पाद विकास की चुनौतियों को समझते हैं और ऐसे समाधान तैयार किए हैं जो कंपनियों को अपने व्यवसाय को बढ़ाने और चलाने के समग्र लक्ष्य पर ध्यान केंद्रित करने में सक्षम बनाते हैं।

चित्र 4. RBR डुएट ⁴ और सोलो ⁴ में तापमान (T), दाब (D), ऑप्टिकल घुलित ऑक्सीजन (ODO), प्रकाश संश्लेषणात्मक रूप से सक्रिय विकिरण (PAR), रेडियोमीटर (rad), टर्बिडिटी (Tu) और क्लोरोफिल-ए (chl-a) को मापने के लिए विनिमेय सेंसर दिए गए हैं। यह कॉम्पैक्ट डेटा लॉगर लचीले मापन शेड्यूल, USB-C डाउनलोड, 2Hz तक मानक सैंपलिंग और वैकल्पिक रूप से 32Hz तक सैंपलिंग, 10,000 मीटर तक की दूरी और लंबी दूरी तक तैनाती की सुविधा प्रदान करता है, और यह सब एक कॉम्पैक्ट और हल्के हाउसिंग में उपलब्ध है। (फोटो सौजन्य: RBR)

नमूना

जनरल ओशनिक्स <https://www.generaloceanics.com/>: जल के नमूने लेने और जीव-जंतुओं को इकट्ठा करने के लिए निस्किन बोतलें। ये एक बर्नवायर (ग्लोबल ओशन डिज़ाइन) द्वारा खुली रहती हैं और टाइमर या ध्वनिक संकेत द्वारा सक्रिय होती हैं।

कैमरे और लाइटें

WASSOC <wassoc.com>: WASSOC ऑटोनॉमस रिकॉर्डिंग कैमरा (ARC) प्रदान करता है, जो 6000 मीटर की क्षमता वाला एक स्टैंडअलोन सबसी एचडी इमेजिंग सिस्टम है। इसमें वाई-फाई कनेक्टिविटी और लंबे समय तक डीप स्लीप मोड में रहने की सुविधा है। गहरे पानी या रात्रि इमेजिंग के लिए, ARC को सबसी एलईडी लाइट (SLL) से जोड़ा जाता है। एक प्रोग्रामेबल इंटरवलोमीटर टाइम लैप्स सीरीज को नियंत्रित करता है। (चित्र 5 देखें।)

डीप वाटर एक्सप्लोरेशन <dwe.ai>: सिंक्रोनाइज्ड मल्टी-कैमरा सेल्फ-रिकॉर्डिंग सिस्टम लैंडर के चारों ओर समुद्र तल का 360° पैनोरमा प्रदान करता है। इसके 7-तत्व नीलमणि लेंस को पानी के विवर्तन से होने वाली विकृति और रंग संबंधी विकृतियों को दूर करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है। कैमरे लगभग एक अंडे जितने बड़े होते हैं। स्टीरियो इमेजिंग सिस्टम भी उपलब्ध हैं। हाउसिंग 400 मीटर से 11 किलोमीटर तक की गहराई के लिए उपयुक्त हैं।

चित्र 5. एआरसी (ऑटोनॉमस रिकॉर्डिंग कैमरा) वासोक का पूर्ण महासागरीय, स्वतंत्र, जलमग्न इमेजिंग सिस्टम है। आंतरिक रिचार्जेबल लिथियम-आयन बैटरी से संचालित, एआरसी को विभिन्न प्रकार के जलमग्न इमेजिंग मिशनों के लिए प्रोग्राम किया जा सकता है। वासोक की सबसी एलईडी लाइट के साथ मिलकर, एआरसी 6,000 मीटर तक की समुद्री गहराई में एचडी फुटेज और इमेजरी को स्वचालित रूप से प्रकाशित और कैप्चर कर सकता है। (फोटो वासोक के सौजन्य से।)

रिकवरी बीकन

Xeos <xeostech.com>: इरिडियम जीपीएस बीकन, वीएचएफ बीकन, आर्गोस बीकन, फ्लैशर और हैंडहेल्ड लोकेटर।

मेटओशन टेलीमैटिक्स/नोवाटेक <metocean.com/environment/novatech-tracking-and-monitoring/>: नोवाटेक बीकन को समुद्र के सबसे कठोर वातावरण में भी लंबे समय तक टिकने के लिए डिज़ाइन किया गया है, और ये फ्लैशर, रेडियो बीकन और सैटेलाइट बीकन के रूप में आते हैं।

आपूर्ति

3एम <3m.com>: अपने 33 ब्लैक-टेप, स्कॉचकास्ट 2131 कास्टिंग कंपाउंड और ऐक्रेलिक स्ट्रक्चरल एडहेसिव के साथ, 3एम समुद्री उद्योग का एक शांत लेकिन शक्तिशाली सदस्य रहा है।

लैंडर सिस्टम्स

डेवोलॉजिक < https://develogic.com/product/modular-seafloor-lander/>: एक कॉम्पैक्ट, मॉड्यूलर समुद्री तल वेधशाला का उत्पादन करता है जो लचीले सेंसर एकीकरण, हाइब्रिड संचार और आरओवी या गोताखोरों के बिना तैनाती के साथ दीर्घकालिक, स्वायत्त पर्यावरणीय निगरानी को सक्षम बनाता है।

ग्लोबल ओशन डिज़ाइन <globaloceandesign.com>: पिकोलैंडर (2 x 10 इंच के गोले), नैनोलैंडर (3 x 10 इंच के गोले), नैनोलैंडर-13 (3 x 13 इंच के गोले) और ओमेगा लैंडर (2 x 17 इंच के गोले) सहित विभिन्न आकारों के वाहन उपलब्ध हैं। कई विकल्प और सहायक उपकरण भी मौजूद हैं। (चित्र 6 देखें।)

केसी-डेनमार्क <www.kc-denmark.dk>: लैंडर फ्रेम, सेंसर, कैमरे और लाइट, सैम्पलर और जैविक ऊष्मायन प्रणाली।

यूनिसेंस साइंटिफिक <unisense.com>: मिनीचैंबर लैंडर सिस्टम का निर्माण करती है, जिसे जल कक्ष माप के लिए डिज़ाइन किया गया है। इसमें कक्ष के ढक्कन में कई माइक्रो सेंसर ( _O₂ , _H₂ , _N₂O , pH, _H₂S ) लगे होते हैं। 300 मीटर और 6000 मीटर के प्लेटफॉर्म उपलब्ध हैं। मिनीचैंबर लैंडर में फ्लोटेशन या एंकर रिलीज़ सिस्टम नहीं है, लेकिन इन्हें जोड़ने का प्रावधान है। उनका डीपसी लैंडर सिस्टम एक पूर्णतः कार्यात्मक फ्री फॉल लैंडर सिस्टम है, जिसे KC-डेनमार्क (ऊपर) के सहयोग से बनाया गया है।

चित्र 6. ग्लोबल ओशन डिज़ाइन के महासागरीय लैंडर परिवार, बाएँ से दाएँ: पिकोलैंडर, पिकोलैंडर-XL, नैनोलैंडर, नैनोलैंडर-13 और ओमेगा लैंडर। ये लैंडर विभिन्न क्षेत्रों के आधार पर 1 किमी से 12 किमी की गहराई तक जा सकते हैं और इनमें कई मिशनों की आवश्यकताओं के अनुरूप पेलोड ले जाने की क्षमता है। (फोटो ग्लोबल ओशन डिज़ाइन के सौजन्य से)।

“लैंडर लैब” एक व्यावहारिक कॉलम है जो मानवरहित पनडुब्बी वाहनों की एक अनूठी श्रेणी, ओशन लैंडर प्रौद्योगिकियों और रणनीतियों, और इन्हें बनाने वाले लोगों के बारे में जानकारी देता है। इसका उद्देश्य मेक मैगज़ीन और अन्य DIY समुदायों की तरह ही वैश्विक ओशन लैंडर समुदाय की सेवा करना है।

इस लेख पर आपकी टिप्पणियाँ या अन्य रोचक कहानियों के सुझाव सादर आमंत्रित हैं। ओशन लैंडर समूहों को अपने कार्यों के बारे में लिखकर भेजने के लिए प्रोत्साहित किया जाता है। कृपया केविन हार्डी से < [email protected] > पर बेझिझक संपर्क करें।

पढ़ने के लिए धन्यवाद।
