एमजी 3 और सैटेलाइट व्युत्पन्न बाथमेट्री

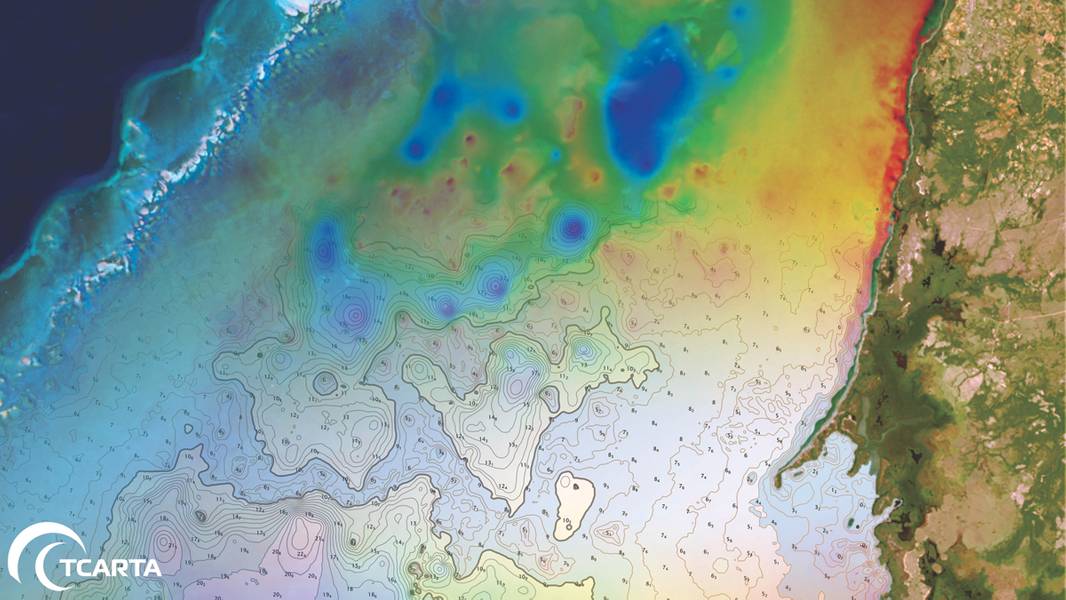

लैंडसैट उपग्रह इमेजरी से एक उपग्रह, एक उपग्रह से व्युत्पन्न बाथमेट्री सतह तक, एक बीएनसी (बाथमेट्रिक इलेक्ट्रॉनिक नेविगेशन चार्ट) में प्रगति। स्थान गोल्फो डी गुआनाहाकाबीब्स, क्यूबा है। (क्रेडिट: हारून सागर)

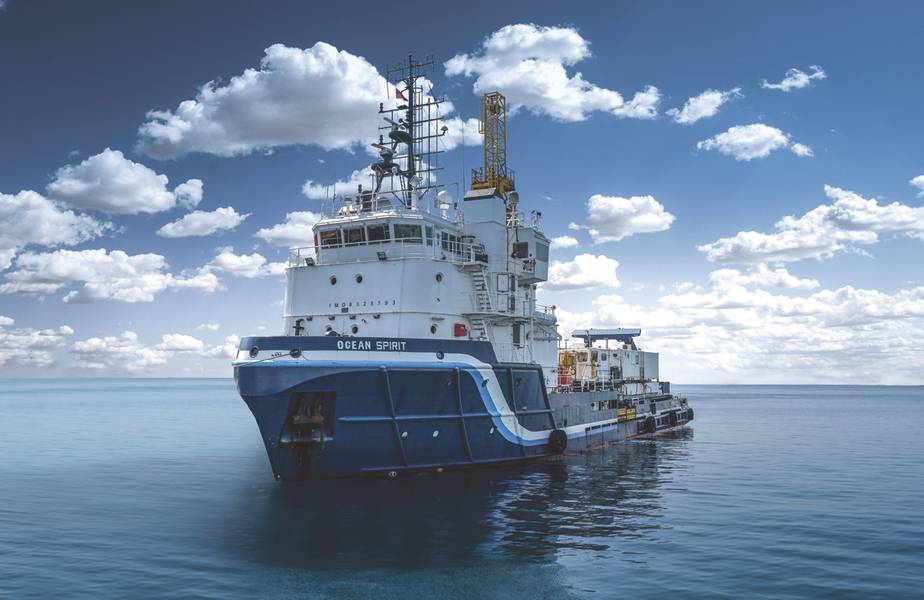

इंग्लैंड के आधार पर, एमजी 3 एक समुद्री भू-विज्ञान सर्वेक्षण फर्म है। एमजी 3 ऑफशोर और तटीय क्षेत्रों में संचालन करने में सक्षम तीन बहु-भूमिका डीपी 1 जहाजों का बेड़ा रखता है, प्रत्येक पक्ष के विभिन्न पक्षों से बाहर निकलता है- और मल्टी-बीम सोनार के साथ-साथ सब्सफेस सर्वेक्षण के लिए टॉवड मैग्नेटोमीटर डिवाइस। (सौजन्य: एमजी 3)

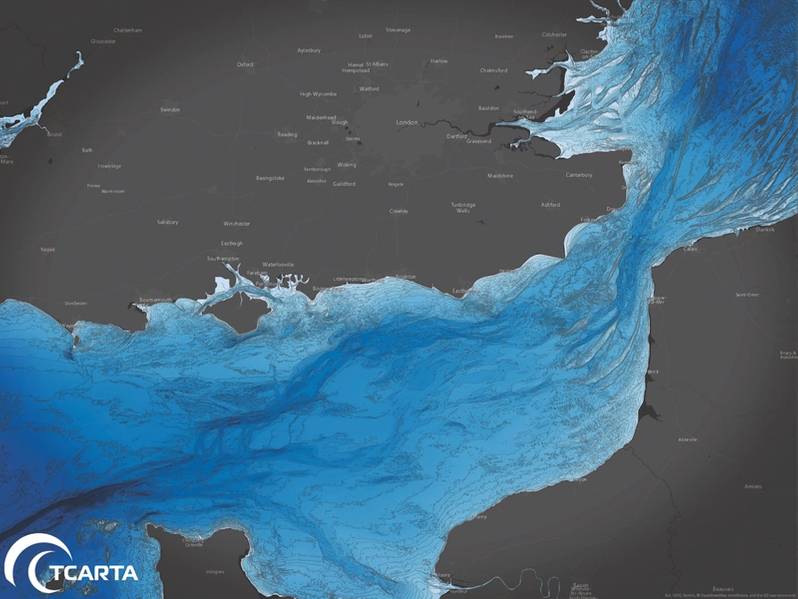

अंग्रेजी चैनल के साथ उत्तरी यूरोप में टीकार्टा का 30 मीटर जीआईएस पैकेज। (क्रेडिट: हारून सागर)

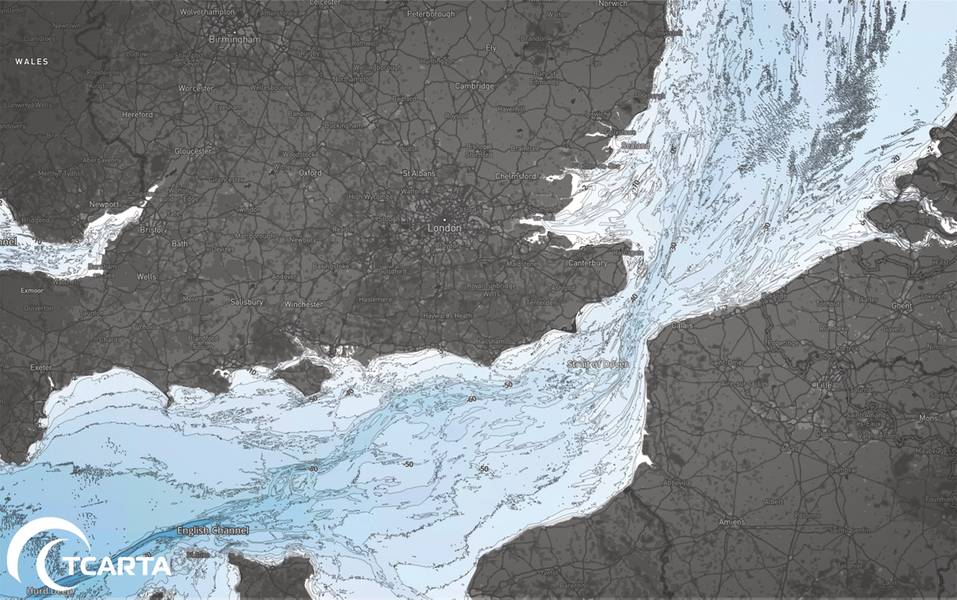

यूके के आसपास टीकार्टा की समुद्री बेसमैप (क्रेडिट: हारून सागर)

Previous Next

उथले-पानी तटीय वातावरण में समुद्री सर्वेक्षण जहाजों का संचालन एक खतरनाक प्रयास है। एक सब्सफेस बाधा एक मल्टी-बीम सोनार को अपने टॉव केबल से फाड़ सकती है, जिसके परिणामस्वरूप महंगी डिवाइस और अभियान में संभावित देरी हो सकती है। खोए गए उपकरण, हालांकि, खराब चार्ट वाले पानी में चल रहे जहाज की समान वास्तविक संभावना की तुलना में एक मामूली असुविधा है, जो अपने चालक दल की सुरक्षा को खतरे में डालती है और लाखों डॉलर नुकसान पहुंचाती है।

इस कारण से, सर्वेक्षण पोत ऑपरेटर प्रत्येक यात्रा में शामिल जोखिम को कम करने के लिए काफी समय और पैसा निवेश करते हैं। वे हमेशा अपनी परियोजनाओं की निचली लाइनों में सुधार करते समय अपने कर्मियों और उपकरणों की सुरक्षा बढ़ाने के लिए नई प्रौद्योगिकियों की तलाश में रहते हैं। इस लक्ष्य को ध्यान में रखते हुए, एमजी 3 सर्वे यूके लिमिटेड सबसे खतरनाक तटीय क्षेत्रों में लहरों के नीचे क्या बाधाओं के बारे में बेहतर विचार पाने के लिए सैकड़ों मील के ऊपर की ओर उड़ने वाले पृथ्वी अवलोकन उपग्रहों में बदल गया है।

एमजी 3 के जहाजों में से एक हाल ही में कैरिबियन में एक सर्वेक्षण पूरा करने से लौट आया जहां योजना टीम ने सैटेलाइट व्युत्पन्न डेटा सहित कई बाथमेट्री उत्पादों पर निर्भर किया, ताकि क्षेत्र में कई जालीदार कोरल चट्टानों का 'डेस्कटॉप मैपिंग' किया जा सके। जहाज ने अपनी यात्रा शुरू करने से बहुत पहले यह काम किया था। वास्तव में, परियोजना पर बोली जमा करने से पहले एमजी 3 ने डेटा को नियोजित किया था।

सैटेलाइट डेटा
वार्मिनस्टर, इंग्लैंड के आधार पर, एमजी 3 एक समुद्री भू-विज्ञान सर्वेक्षण फर्म है। एमजी 3 ऑफशोर और तटीय क्षेत्रों में संचालन करने में सक्षम तीन बहु-भूमिका डीपी 1 जहाजों का बेड़ा रखता है, प्रत्येक पक्ष के विभिन्न पक्षों से बाहर निकलता है- और मल्टी-बीम सोनार के साथ-साथ सब्सफेस सर्वेक्षण के लिए टॉवड मैग्नेटोमीटर डिवाइस।

एमजी 3 ग्रुप क्वालिटी हेल्थ सेफ्टी एंड एनवायरनमेंट मैनेजर स्टीव जैक्सन ने कहा, "हम तेल और गैस के लिए भूगर्भीय सर्वेक्षणों पर बड़े पैमाने पर काम करते हैं, नवीकरणीय ऊर्जा में पवन फार्म बैठते हैं और दूरसंचार के लिए केबल बिछाने वाली परियोजनाएं कहते हैं," एमजी 3 अब नियमित रूप से उपग्रह व्युत्पन्न बाथमेट्रिक डेटा को शामिल करता है अपनी परियोजनाओं के कई योजना चरणों में।

फर्म पांच साल पहले समुद्री अनुप्रयोगों के लिए सैटेलाइट इमेजरी के उपयोग से परिचित हो गई थी, जब उसने ब्रिस्टल, ब्रिटेन में स्थित एक भू-स्थानिक समाधान कंपनी (जिसे प्रोटीस जिओ कहा जाता है) टीसीर्टा के साथ बाथमेट्रिक सर्वेक्षण बोलियों पर काम किया था। उस समय, टीकार्टा खुद को सैटेलाइट व्युत्पन्न बाथमेट्री नामक एक नए प्रकार के निकट तट के पानी की गहराई के मानचित्र डेटा के प्रदाता के रूप में स्थापित कर रहा था।

टीसीर्टा के ऑपरेशंस डायरेक्टर रिचर्ड फ्लेमिंग्स ने कहा, "व्यापार भागीदारों के रूप में, हमारी कंपनियों ने सहयोगी रूप से काम किया क्योंकि हम एक पेशकश प्रदान कर सकते थे जो हमारे तटीय उपग्रह व्युत्पन्न बाथमेट्री उत्पाद के साथ एमजी 3 गहरे पानी के हाइड्रोग्राफिक सर्वेक्षण डेटा को जोड़ता था।"

टीसीएआरए उत्पाद ने एमजी 3 से अपील की क्योंकि सैटेलाइट इमेजरी उथले तटीय इलाकों में सटीक समुद्री डाकू गहराई डेटा प्रदान कर सकती है, जहां सतह के नीचे कुछ मीटर भी सर्वेक्षण जहाजों या टॉ महंगा उपकरण लेने के लिए अक्सर जोखिम भरा होता है।

जल गहराई प्राप्त करना
टीसीएआरए ने उपग्रह इमेजरी से पानी की गहराई माप निकालने के लिए स्वामित्व तकनीक का व्यावसायीकरण किया और अब उत्पादों को बनाता है। उत्पादन के दौरान, टीकार्टा तटीय क्षेत्रों पर डिजिटलग्लोब वर्ल्डव्यू उपग्रहों द्वारा कब्जा कर लिया गया आठ बैंड उच्च-रिज़ॉल्यूशन मल्टीस्पेक्ट्रल इमेजरी को संसाधित करता है। प्रसंस्करण सीफ्लूर गहराई को दो मीटर की सटीकता के साथ लगभग 20 मीटर की गहराई तक ले जाता है। डेटा सटीकता सुनिश्चित करने के लिए टीसीएआरए कठोर गुणवत्ता नियंत्रण लागू करता है।

फ्लेमिंग्स ने कहा, "सैटेलाइट व्युत्पन्न प्रक्रिया बाथमेट्रिक डेटा संग्रह के वायु या जहाज के तरीकों से अधिक लागत प्रभावी है।" "यह अन्य तकनीकों के बारे में दसवीं लागत है।"

इसके वित्तीय आकर्षण के अलावा, उपग्रह व्युत्पन्न बाथमेट्री तटीय क्षेत्र में परिचालन करने वाले व्यवसायों के कई कारणों से तुरंत लोकप्रिय हो गया। सुरक्षा प्राथमिक है, क्योंकि तकनीक को गतिशील और खतरनाक नजदीकी वातावरण में नौकाओं या कर्मियों को रखने की आवश्यकता नहीं है। जैसे ही महत्वपूर्ण रूप से, पर्यावरण को नुकसान समाप्त हो जाता है क्योंकि रिमोट सेंसिंग प्रक्रिया में पानी या किनारे से संपर्क शामिल नहीं होता है। फ्लेमिंग्स ने कहा, "सैटेलाइट इमेजरी के साथ कोई एयरस्पेस चिंता नहीं है।" "डिजिटलग्लोब उपग्रह पृथ्वी की सतह पर हर जगह लगभग दैनिक पहुंच के साथ एयरस्पेस प्रतिबंधों से ऊपर उड़ते हैं।"

एक बोली योजना
कैरिबियन में हाल ही में एक सामान्य समुद्री सर्वेक्षण परियोजना में, एमजी 3 पहले निविदा चरण के दौरान बाथमेट्रिक डेटा को नियोजित करता है। स्टीव जैक्सन और उनकी टीम टीसीर्टा से ब्याज के क्षेत्र (एओआई) के लिए सैटेलाइट व्युत्पन्न बाथमेट्री और एक पूरक समुद्री बेसमैप उत्पाद प्राप्त करती है। बेसमैप एक स्टाइलिज्ड बाथमैट्रिक छवि है जो टीसीर्टा द्वारा समुद्री जीआईएस पृष्ठभूमि के रूप में उपयोग के लिए मुख्य रूप से अपतटीय वातावरण में उपयोग के लिए बनाई गई है। यह 90 मीटर रिज़ॉल्यूशन पर गहराई ग्रिड और समोच्च रेखाएं दिखाता है।

कैरिबियन में, जैक्सन ने एओआई के गहरे अपतटीय खंडों का एक समग्र स्नैपशॉट प्राप्त करने के लिए 90 मीटर डेटा का उपयोग किया। इस बिंदु पर, वह मुख्य रूप से गहरे पानी में किसी भी बाधा को चार्ट करने में रुचि रखते थे जो जहाज और उपकरणों के लिए खतरे पैदा कर सकता था। उन्होंने क्षेत्र के अंदर और बाहर के सबसे कुशल मार्गों को भी नोट किया।

किनारे के करीब, परियोजना नियोजन उपग्रह व्युत्पन्न bathymetry पर केंद्रित है। फिर, जैक्सन ने उथले कैरीबियाई पानी में चट्टानों की उपस्थिति के लिए डेटा की जांच की। उन्होंने सर्वेक्षण की योजनाओं की योजना बनाने और एओआई के विभिन्न हिस्सों में कौन से तौलिए उपकरण तैनात किए जा सकते हैं, यह निर्धारित करने के लिए इस जानकारी का उपयोग किया। विभिन्न तौलिए सेंसर में पानी की गहराई सीमा होती है जिस पर वे सबसे अधिक कुशल होते हैं।

जैक्सन ने कहा, "यह व्यावसायिक उद्देश्यों के लिए है जहां हम ग्राहक के लिए जितनी जल्दी हो सके परियोजना को पूरा कर सकते हैं।"

एमजी 3 ने अपनी परियोजना बोली पर मूल्य टैग लगाने के लिए - यात्रा समय, सर्वेक्षण लाइनों और उपकरण के उपयोग की जानकारी का उपयोग किया। व्यय में जोड़ने वाले टॉव किए गए उपकरणों के साथ, प्रत्येक जहाज में प्रति दिन हजारों डॉलर खर्च होते हैं। इसका मतलब यह है कि वहां सबसे तेज़ मार्ग निर्धारित करना और साइट पर संभावित रूप से मुंडा समय पर सबसे कुशल सर्वेक्षण लाइनें, जिसने यूके फर्म को नौकरी जीतने के लिए बेहतर स्थिति में रखा।

सुरक्षा पहले
हालांकि, सटीक निविदा बोली सैटेलाइट व्युत्पन्न बाथमेट्री का एकमात्र उपयोग नहीं है। जैसे जैक्सन दक्षता के लिए डेटा की जांच करता है, वह भी जोखिम का मूल्यांकन कर रहा है। समुद्री सेट पर बाधाओं को प्रकट करने के लिए डेटा सेटों में निष्ठा और सटीकता होती है जिसे किनारे के पास सर्वेक्षण के प्रत्येक खंड की योजना बनाते समय सुरक्षा परिप्रेक्ष्य से भी माना जाना चाहिए। सीफ्लूर गहराई और डूबे हुए बाधाओं से यह निर्देश मिलेगा कि जहाज कहां जा सकता है और जहां तौलिए उपकरण तैनात किए जा सकते हैं।

एक दूरस्थ स्थान पर आयोजित हर परियोजना के लिए, जैक्सन एक चालक दल के सदस्य बीमार या घायल होने के मामले में एओआई से निकटतम आबादी केंद्र तक सबसे तेज बहिष्कार मार्गों को साजिश करने के लिए डेटा का उपयोग करता है। इस जानकारी के साथ, पोत कमांडर हमेशा जानता है कि निकटतम अस्पताल कहां स्थित है और वहां जल्दी और सुरक्षित तरीके से कैसे पहुंचे।

जैक्सन ने कहा, "हमें जहाज को ग्राउंडिंग और फंसे होने के सुरक्षा मुद्दों को ध्यान में रखना होगा ... और यह महत्वपूर्ण है कि हम अपने उपकरण के साथ नीचे नहीं आते हैं, और इसे नुकसान पहुंचाते हैं या हार जाते हैं।" "यह सारी जानकारी एक जोखिम मैट्रिक्स में गणना की जाती है जहां हम इसे सबसे सुरक्षित तरीके से संचालित करने के लिए नौकरी की योजना बनाते हैं।"

जैक्सन ने स्वीकार किया कि कुछ तटीय क्षेत्र अपने जहाजों में से एक को नेविगेट करने के लिए बस बहुत विश्वासघाती हैं। ऐसे मामलों में, वे ग्राहक द्वारा अनुरोध किए गए सर्वेक्षण डेटा को कैप्चर करने का एक वैकल्पिक तरीका खोजने का प्रयास करते हैं, जिसमें पानी में छोटी नाव डालना शामिल हो सकता है। लेकिन वह विकल्प अपने जोखिम प्रस्तुत करता है।

जैक्सन ने कहा, "निविदा चरण के दौरान, हम ग्राहक के पास वापस जा सकते हैं और निकटवर्ती क्षेत्रों में [विशिष्ट क्षेत्रों में] जोखिम का खतरा बता सकते हैं।"

"कुछ क्षेत्रों में, हमने सुझाव दिया है कि ग्राहक जहाज के बजाय सैटेलाइट व्युत्पन्न बाथमेट्री पर भरोसा करे।"

कैरिबियन के उथले तटीय जल में, एमजी 3 बिना किसी घटना के ग्राहक द्वारा अनुरोध किए गए पूरे निकट तट क्षेत्र पर नेविगेट करने में सक्षम था। कोई उपकरण खो गया नहीं था, और एमजी 3 पोत ने सैटेलाइट डेटा में पहचाने गए डूबे हुए चट्टानों से सफलतापूर्वक बचाया। परियोजना कार्यक्रम और बजट पर पूरा हो गया था।

सैटेलाइट डेटा तक पहुंचना
जैक्सन के अनुसार, टीकार्टा समुद्री उत्पादों की शुद्धता ने हाल ही के वर्षों में कई परियोजनाओं के लिए उन्हें प्राप्त करने के लिए अपनी टीम को मजबूर किया है। और अब एमजी 3 ने इन समुदायों को समुद्री समुदाय में अंतिम उपयोगकर्ताओं के व्यापक समूह के लिए अधिक आसानी से सुलभ बनाने में भूमिका निभाई है।

2016 में, टीसीएआरए और डीएचआई ने यूरोपीय अंतरिक्ष एजेंसी से एक अनुदान जीता, ताकि ऑनलाइन भू-स्थानिक उपग्रह उत्पादों के साथ-साथ शेल्फ सैटेलाइट व्युत्पन्न बाथमेट्री डेटा की सीधी बिक्री का समर्थन करने के लिए ऑनलाइन पोर्टल के विकास के लिए भुगतान किया जा सके। ईएसए अनुदान को पोर्टल के विकास में मौजूदा ग्राहकों को शामिल करने के लिए टीसीएआरए और डीएचआई की आवश्यकता थी, और एमजी 3 ने खुशी से उस भूमिका की सेवा की, जिसमें ऑनलाइन डेटा को पैक किया जाना, प्रारूपित और वितरित किया जाना चाहिए।

तब तक, कस्टम-उत्पादित बाथमेट्री उत्पादों का इस्तेमाल ज्यादातर सरकारी एजेंसियों, ऊर्जा अन्वेषण कंपनियों, बुनियादी ढांचे इंजीनियरिंग सलाहकारों और निकटवर्ती तटीय क्षेत्रों में रुचि रखने वाले अन्य बड़े संगठनों द्वारा किया जाता था। चूंकि टीसीएआरए ने लाल सागर और अरब खाड़ी में परिचालन करने वाले ग्राहकों के लिए उत्पाद तैयार किए हैं, इसलिए यह बेहद सटीक सैटेलाइट व्युत्पन्न बाथमेट्री का एक प्रभावशाली संग्रह बनाना शुरू कर दिया गया है जिसे ऑफ-द-शेल्फ डेटा सेट के रूप में बेचा जा सकता है।

फ्लेमिंग्स ने कहा, "हमने अपने समुद्री उत्पादों को छोटे-छोटे संगठनों को प्रति-किलोमीटर आधार पर ऑन-डिमांड डेटा सेट बेचकर छोटे संगठनों को अधिक सुविधाजनक रूप से उपलब्ध कराने पर हमारी जगहें निर्धारित की हैं।"

बाथमेट्रिक्स डेटा पोर्टल 2017 में लाइव हो गया है जो उपयोगकर्ताओं को मानचित्र या समन्वय-प्रवेश इंटरफ़ेस के माध्यम से डेटा उपलब्धता की खोज करने, बाथमेट्रिक डेटा ऑनस्क्रीन का पूर्वावलोकन करने और फिर ई-कॉमर्स मॉड्यूल के माध्यम से आवश्यक क्षेत्र के लिए भुगतान करने की क्षमता प्रदान करता है । उत्पाद सीधे सामान्य जीआईएस या ग्राहक द्वारा उपयोग किए जाने वाले मैपिंग सॉफ्टवेयर पैकेज में स्ट्रीम करता है।

( समुद्री प्रौद्योगिकी रिपोर्टर के अप्रैल 2018 संस्करण में प्रकाशित)
