विज़ुअलाइज़ेशन और मैपिंग सोनार्स का भविष्य मिलो

रिचर्ड एडम्स द्वारा • 21 फरवरी 2018

समुद्र की सतह के नीचे स्थित अनिश्चितता, अपने दैनिक कारोबार का आयोजन करते समय अविश्वसनीय चुनौतियों के साथ कई उद्योग प्रदान करती है। अपतटीय ढांचे की स्थापना और निरीक्षण से, हमारे बंदरगाहों की रक्षा करने और राष्ट्रीय बिजली उत्पादन की संपत्ति का निर्माण करने से, सभी उपसेवा उद्योगों को उन समस्याओं के एक गतिशील सेट से जूझ रहे हैं जिनके बारे में उन्हें पता होना चाहिए। उद्योग मानक प्रौद्योगिकी जो पानी के नीचे निरीक्षण के लिए उपयोग की जाती है वह बहुबीम सोनार है जिसे लगभग 20 साल पहले बाजार में पेश किया गया था। बाजार में इसकी शुरूआत के दौरान मल्टीबीम क्रांतिकारी था क्योंकि इससे पूर्व-कर्सर प्रौद्योगिकी की तुलना में पानी के नीचे के वातावरण की स्पष्ट छवियां उत्पन्न हो सकती हैं, एक किरण। मल्टीबीइम के पास सीमाएं हैं क्योंकि इसकी आउटपुट को पोस्ट प्रोसेसिंग की आवश्यकता होती है ताकि क्षेत्र की उपयोगी 3 डी छवियों को निरीक्षण किया जा सके और ऑब्जेक्ट को हिलाने की छवि नहीं हो सकी। कई उपसेना एप्लिकेशन को प्रौद्योगिकी की आवश्यकता होती है, जो स्थिर और गतिशील दोनों कार्यों के वास्तविक समय के 3 डी निर्णय लेने की सुविधा प्रदान कर सकती है।

कोडा ऑक्टोपस प्रोडक्ट्स लिमिटेड ने इस बाजार की आवश्यकता को मान्यता दी है और लगभग 25 वर्षों के लिए समुद्री सर्वेक्षण कार्यों में सबसे आगे रहा है। कंपनी ने भूभौतिकीय सर्वेक्षण के लिए डिजिटल अधिग्रहण और प्रसंस्करण के पहले अग्रणी के रूप में शुरू किया, और अनुसंधान और विकास (आर एंड डी) पर इस नवप्रवर्तन और जोर से कंपनी की विशेषता है। कोडा ऑक्टोपस ने भौगोलिक अधिग्रहण और प्रसंस्करण बाजार को इसके जियोसर्वे, डीए और सर्वे इंजिन उत्पाद श्रेणियों के साथ ले जाना जारी रखा है। इसके अलावा इसने एस्कोस्कोप के ब्रांड नाम के तहत विपणन की एक अनूठी श्रेणी का पेटेंट किए गए वास्तविक समय 3 डी वॉल्यूमेट्रिक सोनार्ड सिस्टम विकसित किए हैं और वास्तविक समय 3 डी विज़ुअलाइजेशन सबसेआ में नेता हैं। इस दुनिया की पहली तकनीक उपयोगकर्ता को पानी के नीचे के वातावरण की वास्तविक समय 3 डी छवि को उत्पन्न करने की अनुमति देती है, चाहे वह कम या शून्य दृश्यता परिस्थितियों पर प्रबल हो और सफलतापूर्वक कई प्रकार के जटिल उपसेना परियोजनाओं और तेल और गैस अनुप्रयोग, ब्रेक वॉटर निर्माण, परिसंपत्ति प्लेसमेंट और लैंडिंग, बंदरगाह और बंदरगाह सुरक्षा, रक्षा, खनन और डाइविंग एप्लीकेशन हमारे वास्तविक समय 3 डी और भूभौतिकीय उत्पाद श्रेणियों को जीएनएसएस सहायता प्राप्त अवरक्त नेविगेशन सिस्टम द्वारा पूरित किया गया है। एफ 180 श्रृंखला की सटीकता और विश्वसनीयता के लिए समुद्री सर्वेक्षण उद्योग में एक सिद्ध ट्रैक रिकॉर्ड है और यह दुनिया भर के सर्वेक्षण जहाजों पर एक पसंदीदा संपत्ति है।

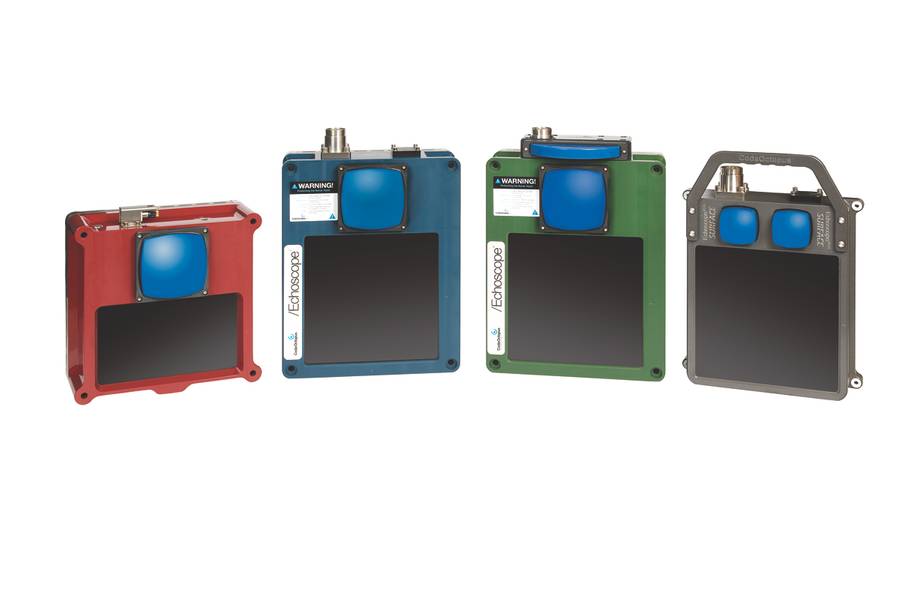

वास्तविक समय 3 डी सोनार उत्पादों की हमारी मौजूदा तीसरी पीढ़ी में मानक इस्कोस्कोप, इकोस्कोप और इस्कोस्कोप सी 500 शामिल हैं। इन सभी प्रकारों की एक मानक गहराई दर्ज़ा 600 मीटर है और 3,000 मीटर रेटिंग के साथ आपूर्ति की जा सकती है; हमें अनुरोध पर इन्हें नीचे 6,000 मीटर तक ले जाने की क्षमता भी है। हम रीयल-टाइम 3 डी सोनार क्षेत्र के भीतर नए ऐप्लिकेशन उत्पादों को नया रूप देने और विकसित करना जारी रखते हैं। हमारे ग्राहकों से प्रतिक्रिया के साथ उप्सा बाजार में कई वर्षों के अनुभव के नेतृत्व में, और हमारे अनुसंधान एवं विकास विभाग द्वारा निर्देशित, हम अभी भी खड़े नहीं हैं हमारे सभी वास्तविक समय 3 डी सोनार एक स्वामित्व वाली तकनीक का उपयोग करते हैं और एकमात्र सच्ची वास्तविक समय 3 डी इमेजिंग सोनार रहते हैं, जो ध्वनि ऊर्जा की एक बड़ी मात्रा में प्रेषित होती है जो आम तौर पर हर ध्वनिक संचरण या 'पिंग' के लिए 16,000 से अधिक बीम बनाता है।

हमने इन उत्पादों की हमारी चौथी पीढ़ी (4 जी) को नवाचार करने में महत्वपूर्ण कदम उठाए हैं और कंपनी जनवरी 2018 में नए इकोस्कोप 4 जी सतह की सोनार लॉन्च कर रही है।

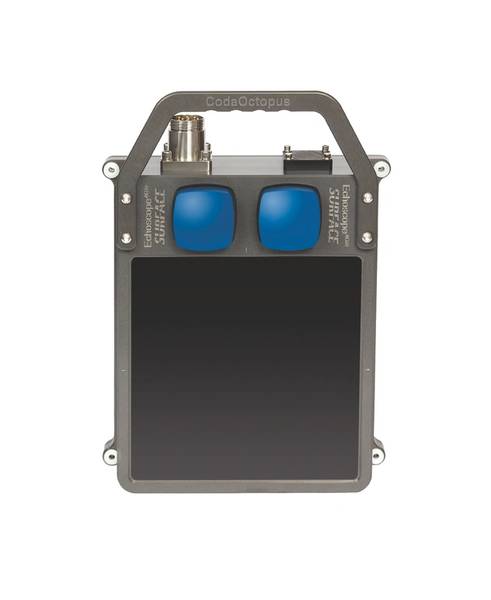

पुनर्निर्मित, पुनर्गठित और पुनर्निर्मित Echoscope4G सतह एक नए रूप कारक में आता है और 50% हल्का है, 40% छोटा है और हमारी तीसरी पीढ़ी (3 जी) प्रौद्योगिकी की तुलना में 30% कम बिजली खींचती है। हमारे ग्राहकों से फीडबैक के बाद और प्रमुख अनुप्रयोगों और वातावरणों की एक स्पष्ट समझ जिसमें वे हमारी अनूठी तकनीक का उपयोग करते हैं - भूतल उथले जल प्रणाली संचालन के लिए एक नया अलग बाजार स्थान में प्रवेश करती है। हमारे मानक इस्कोस्कोप एंट्री प्रोडक्ट 600 एम है जो इसे आरओवी, एयूवी और जहाजों के समान घर पर बनाते हैं। ईकोस्कोप 4 जी सतह को विकसित करने में हम विशेष रूप से उथले पानी के संचालन की जरूरतों पर ध्यान केंद्रित करते थे और प्रणाली की कुंजी आकार, वजन और शक्ति (एसवाईएपी) की विशेषताओं को नाटकीय रूप से कम करने में सक्षम थे। यह नया भूतल उत्पाद 20 मीटर पानी की गहराई से अधिक नहीं होने वाले पानी के नीचे के कार्यों के लिए डिज़ाइन किया गया है। नई सतह भी एक प्लग-एंड-प्ले अनुप्रयोग है, क्योंकि यह हमारे मौजूदा इकोस्कोप से कम ट्यूनिंग की आवश्यकता है।

उथले पानी के अनुप्रयोगों और छोटे मंच के संचालन के लिए सतह के लाभ विशाल हैं, सभी छवि भक्ति और प्रदर्शन या क्षमता पर समझौता किए बिना। Echoscope4G सतह सच वास्तविक समय 3 डी छवियों और बड़े एस्कोस्कोप के रूप में मैपिंग उत्पन्न करता है।

प्रौद्योगिकी

इस्कोस्कोप टेक्नोलॉजी ने अब ऐसा विकसित किया है जो अद्वितीय अनुप्रयोग, बहुमुखी प्रतिभा और प्रदर्शन प्रदान करता है। इसमें शामिल हैं, एक साथ इमेजिंग और मैपिंग और सर्वेक्षण ग्रेड मोज़ाइक और सबसेिया क्षेत्रों के स्नानशिल्प के निर्माण के बिना किसी भी पोस्ट-प्रोसेसिंग और दोनों स्थैतिक और चलती वस्तुओं के विज़ुअलाइज़ेशन के बिना। हमारे एक्सडी मॉडल और क्षमता की हालिया प्रारम्भ से - अब हम वास्तविक समय 3 डी कैमरा इमेजिंग और उच्च संकल्प 3 डी रीयल-टाइम निरीक्षण के ऊपर विस्तृत स्ताथ वर्तुमित मानचित्रण प्रदान करते हैं और हम व्यापक रूप से सराहना करते हैं।

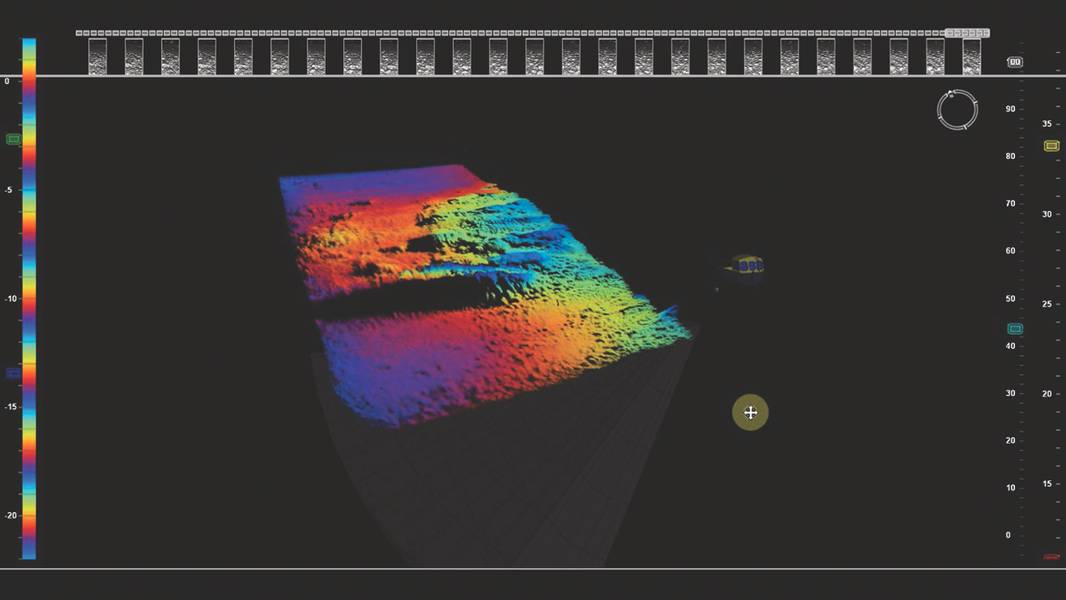

यह अनूठी क्षमता उपयोगकर्ताओं को कई लाभ देती है, जिसमें 'आंखें' पानी के नीचे पानी की दृश्यता खराब है, 3 डी चलती वस्तुओं में कल्पना करने की क्षमता, गतिशील कार्यों का सटीक नियंत्रण संभव है, जटिल संरचनाओं को तुरन्त कल्पना करने की क्षमता और सर्वेक्षण ग्रेड उत्पन्न करने की क्षमता पोस्ट प्रोसेसिंग के बिना बाथमिट्रिक डेटा।

सोर्स का इस्कोस्कोप रेंज, प्रति सेकंड 12 गुणा तक ध्वनि ऊर्जा का एक बड़ा बड़ा पल्स प्रसारित करने और प्राप्त करने के लिए स्वामित्व तकनीक का उपयोग करती है। यह बड़ा पल्स, जो आमतौर पर 375kHz में 50⁰ x 50z है, बाद में प्राप्त सरणी से पता लगाया जाता है, प्रत्येक पिंग के लिए प्रत्येक सेगमेंट 16,000 से अधिक वाँगों में लौटते हैं। पानी स्तंभ में यह अत्यधिक उच्च डेटा घनत्व यूएसई सॉफ्टवेयर को तत्काल topsides पीसी या लैपटॉप पर एक 3 डी छवि प्रदान करता है।

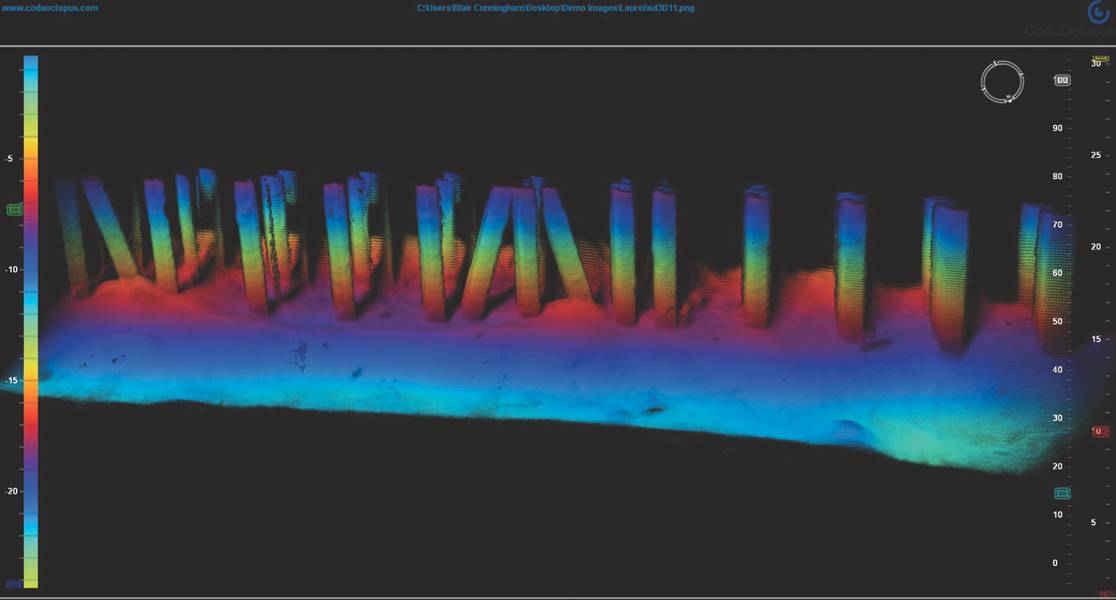

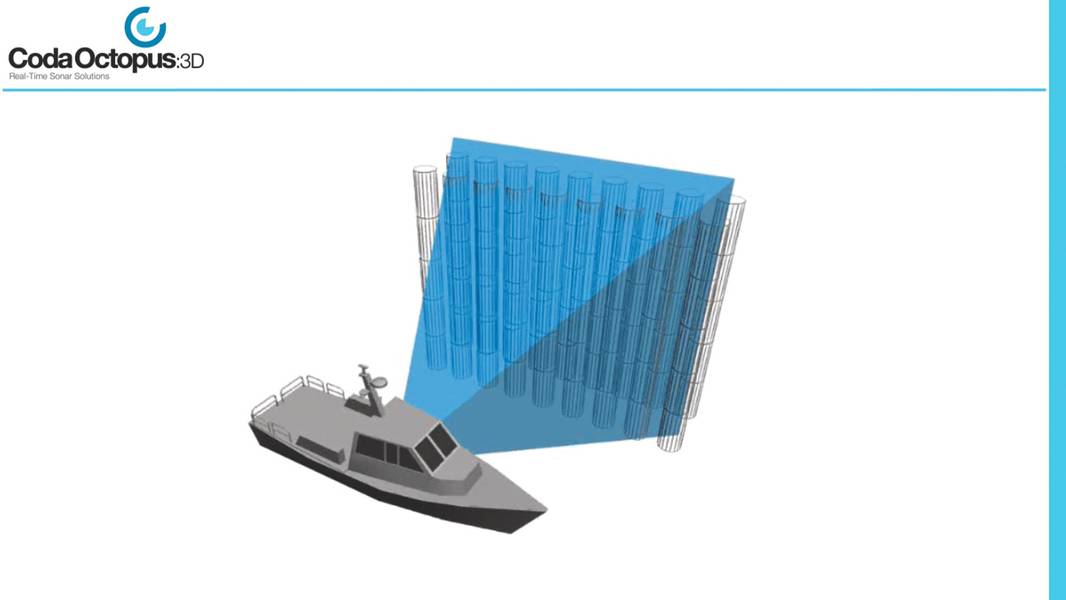

स्थैतिक वस्तुओं की रीयल-टाइम 3 डी विज़ुअलाइज़ेशन के अतिरिक्त, वॉल्यूमेट्रिक पल्स एक बड़े फील्ड ऑफ़ व्यू (एफओवी) उत्पन्न करता है जो कि फ़ॉव के भीतर किसी भी हिल ऑब्जेक्ट को लगातार दिखाई देने में सक्षम बनाता है यह पानी में भी सच रहेगा जहां दृश्यता कम है, सबसी कैमरों के प्रयोग को रोकना। इसके अलावा, वॉल्यूमेट्रिक बीम के कोण, जटिल ऑब्जेक्ट्स और स्ट्रक्चरों के बढ़ाए इमेजिंग को तेजी से उत्पन्न करने में सक्षम बनाता है, साथ में मानक मल्टीबीम सेट-अप के मुकाबले काफी कम ध्वनिक छंटाई और बिना किसी पोस्ट प्रोसेसिंग के। नीचे दी गई छवि चीन में टियांजिन हार्बर में एक पोत लोड हो रहा है घाट का है, और हमारे 1 बॉक्स F185 जीपीएस और मोशन सिस्टम के संयोजन के रूप में इस्तेमाल किया गया एस्कोस्कोप एक्सडी का उपयोग करके कब्जा कर लिया गया था। नीचे दी गई छवियों को सर्वेक्षण पोत के एक एकल पास में उत्पन्न किया गया था, बिना डेटा के किसी भी प्रकार के प्रसंस्करण और बवासीर के आसपास महत्वपूर्ण विस्तार स्पष्ट रूप से दिखाई देता है।

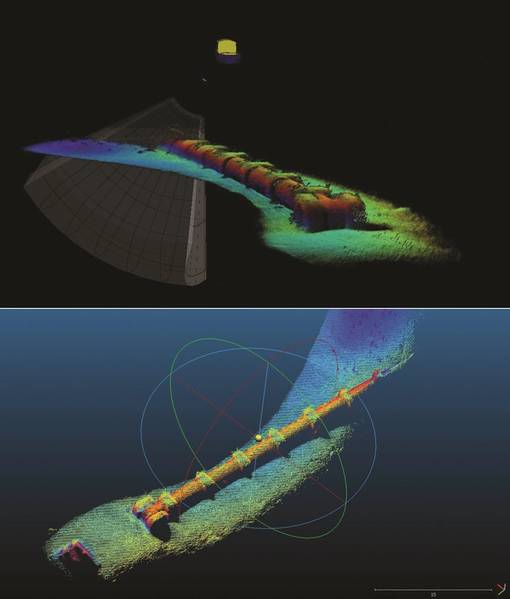

वास्तविक-समय सोनार की पेटेंट वाली इकोस्कोप श्रृंखला दृश्य उपकरण से अधिक है, क्योंकि वे एक ही सेंसर से रीयल-टाइम में हाइड्रोग्राफ़िक गुणवत्ता वाले डेटा को कैप्चर करते हैं। यह एक ऑपरेटर को कई तरह के प्रयोजनों के लिए सोनार का उपयोग करने में सक्षम बनाता है, जैसे कि मूल्यवान संपत्ति का विज़ुअलाइजेशन क्योंकि यह सही ढंग से समुंदर पर रखा जाता है, और फिर इस डेटा का उपयोग करके इस तरह के निर्मित या अनुमानित सर्वेक्षण प्रदान करने के लिए।

वास्तविक समय 3 डी सोनार की श्रेणी अब गहराई रेटिंग, उपलब्ध आवृत्तियों और संकल्प द्वारा विभेदित है। उच्च प्रदर्शन प्रणाली, एस्कोस्कोप एक्सडी, एक व्यापक कोण 90⁰ x 44⁰ 240kHz प्रोजेक्टर के साथ आपूर्ति की जाती है, और एक बहु-आवृत्ति 55 ⁰ x55⁰ से 20⁰ x 20⁰ प्रोजेक्टर को 340 से 700kHz तक आठ अलग-अलग फ़्रीक्वेंसी सेटिंग्स की पेशकश की जाती है। यह प्रणाली ऑपरेटर को विस्तृत कोण की आवृत्ति, विस्तृत कोण मैपिंग, विज़ुअलाइज़ेशन और सर्वेक्षण के लिए उपलब्ध खोलने के कोण और रिज़ॉल्यूशन के साथ व्यापक रेंज प्रदान करता है। स्टैंडर्ड इस्कोस्कोप दोहरे आवृत्ति या बहु-आवृत्ति विन्यास में, और कम संकल्प दोहरी आवृत्ति विन्यास में कॉम्पैक्ट C500 में आपूर्ति की जा सकती है।

नया इकोस्कोप 4 जी सतह 240, 375 और 630 किलोहर्ट्ज़ पर फ्रीक्वेंसी के अनूठे संयोजन की पेशकश करते हुए एकल और दोहरी और ट्रिपल आवृत्ति मॉडल में उपलब्ध है और 90 ⁰ x 44⁰, 50⁰ x 50⁰ से 24⁰ x 24⁰ के उद्घाटन के कोण हैं। आवृत्तियों और खोलने वाले कोणों के संयोजन, नए इकोस्कोप 4 जी सतह को एक अनूठे क्षमताओं का उपयोग करते हैं, जो कि कई कार्यों और कार्यों में तैनात किए जा सकते हैं। नया इकोस्कोप 4 जी सर्फेस हमारी नवीनतम सिग्नल प्रोसेसिंग टेक्नोलॉजी है, जो सॉफ्टवेयर को आंकड़ों के माध्यम से संचालित करने के तरीके को बदलता है, सिस्टम को और अधिक सहज और आसान बनाने में काम करता है, जिससे इसे 'प्लग एंड प्ले' सिस्टम से ज्यादा मिलता है।

वास्तविक समय 3 डी सोनार की रेंज विभिन्न सॉफ्टवेयर अनुप्रयोगों से पूरित है। मानक यूएसई सॉफ्टवेयर हमारे सभी सोनार प्रणालियों के साथ काम करेगा। यूएईई ने भू-संदर्भित मॉडल को बढ़ाने और नेत्रहीन ध्वनिक सोनार डेटा को बढ़ाने की क्षमता सहित परिचालन बढ़ाने के लिए अतिरिक्त सुविधाओं की पेशकश की है, जीएनएसएस स्थिति और गति डेटा के साथ और कच्चे या बिन्नी बिंदु-बादल डेटा को निर्यात करने की क्षमता तीसरे पक्ष के जल-विज्ञान सॉफ्टवेयर में प्रसंस्करण

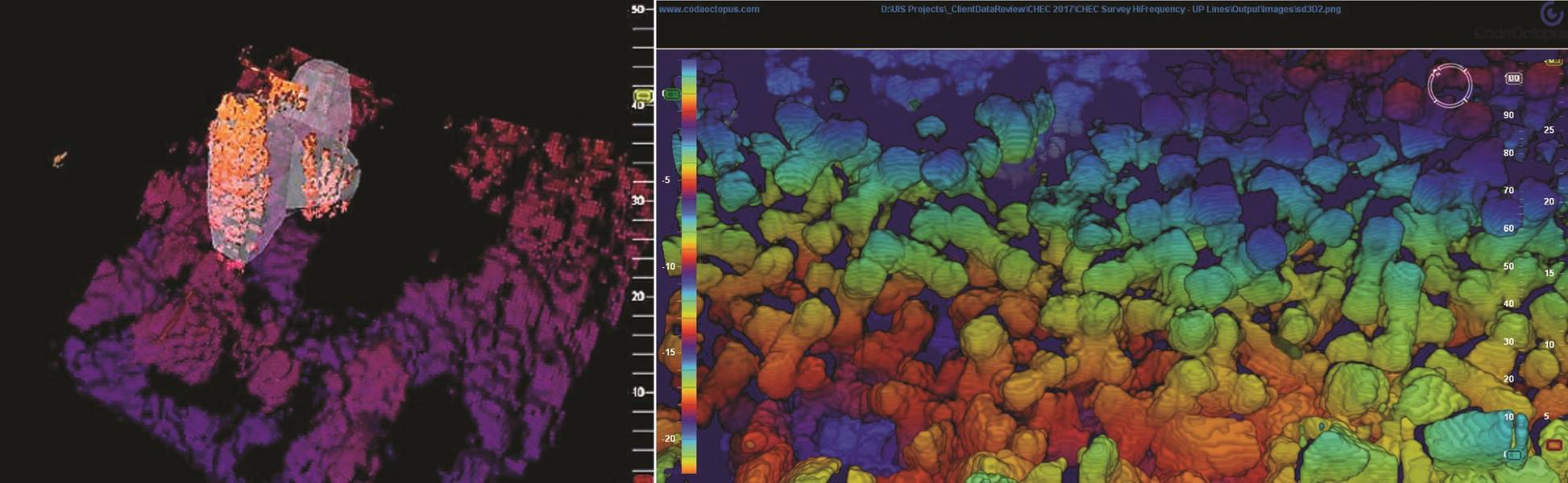

हमने अपने स्वामित्व दृश्य सॉफ्टवेयर को भी विकसित किया है ताकि ब्रेकवॉटर निर्माण बाजार और हमारे निर्माण विशिष्ट सॉफ्टवेयर सीएमएस के लक्ष्य को ट्रैक करने की क्षमता जुड़ी हो। यह अनूठे सॉफ्टवेयर बड़े ठोस ब्लॉकों के दृश्य दोनों को सक्षम बनाता है क्योंकि वे पानी में रखे जाते हैं, और ब्लॉक के सही प्लेसमेंट के साथ ऑपरेटर की सहायता के लिए ब्लॉक के एक 3D मॉडल को स्वचालित रूप से ट्रैक और ओवरले करते हैं। हमारे सॉफ़्टवेयर ने भी रिकॉर्ड किया गया एक्स-वाई, वाई, जेड पोजीशन और प्रत्येक ब्लॉक के अभिविन्यास के रूप में रिकॉर्ड किया है, जो कि निर्माण के पानी का एक 3 डी मॉडल तैयार कर रहा है। सोनार / हार्डवेयर संयोजन की बहुमुखी प्रतिभा को हमारे ग्राहकों द्वारा उसी इकोस्कोप का उपयोग करते हुए दिखाया गया है, जैसा कि स्थापना के दृश्य के लिए इस्तेमाल किया जाता है, जिसका इस्तेमाल पूरी तरह से रखे गए सर्वेक्षण के लिए किया जाता है, एक विधि जो अब स्वीकार कर ली गई है ब्लॉक डिजाइन सलाहकार

परियोजनाएं और अनुप्रयोग

कम या शून्य दृश्यता परिस्थितियों में पानी के नीचे 3 डी में चित्रों को देखने और आंकड़ों और छवि को हिलाने की क्षमता दोनों के साथ, दुनिया भर में सोनारों की हमारी सीमाओं में विभिन्न बाजारों और अनुप्रयोगों की एक विशाल और महत्वपूर्ण संख्या है। हमारे प्रमुख बाजारों में से एक सबसा निर्माण किया गया है, या तो इमेजिंग के माध्यम से और खदान और निर्माण स्थलों के सर्वेक्षण, आरओवी आधारित तेल और गैस परियोजनाओं के निर्माण के लिए संरचनाओं की स्थापना के माध्यम से महत्वपूर्ण बुनियादी ढांचे के निर्माण के लिए पानी के नीचे क्या हो रहा है 'देखना' की क्षमता प्रक्रियाओं की गति और सुरक्षा को बढ़ाने के लिए ऑपरेटरों को सक्षम करने वाले ऑपरेशन की दक्षता में काफी सुधार कर सकती है।

नई इकोस्कोप 4 जी सतह को इस प्रकार के उथले पानी के निर्माण परियोजना के साथ दिमाग में डिजाइन किया गया है, इस तरह की परियोजनाओं के वितरण के लिए एक लागत प्रभावी मार्ग प्रदान किया गया है। नई सतह प्रणाली का इस्तेमाल हमारे मालिकाना सॉफ्टवेयर पैकेज, यू.एस.ई. और सीएमएस सॉफ़्टवेयर दोनों के साथ किया जा सकता है, जिससे क्रैंस, बार्गेस या सर्वेक्षण जहाजों को चित्र और मानचित्र ब्रेकवाटर, तटवर्ती पुल, पियर्स और जटिल संरचनाओं पर वास्तविक समय मूल्यांकन प्रदान करने के लिए तैनाती के विकल्प मिलते हैं। परिसंपत्ति प्लेसमेंट की सटीकता, संरचना को किसी भी क्षति और किसी भी पर्यावरणीय स्थिति जैसे परिमार्जन जैसे प्रभाव।

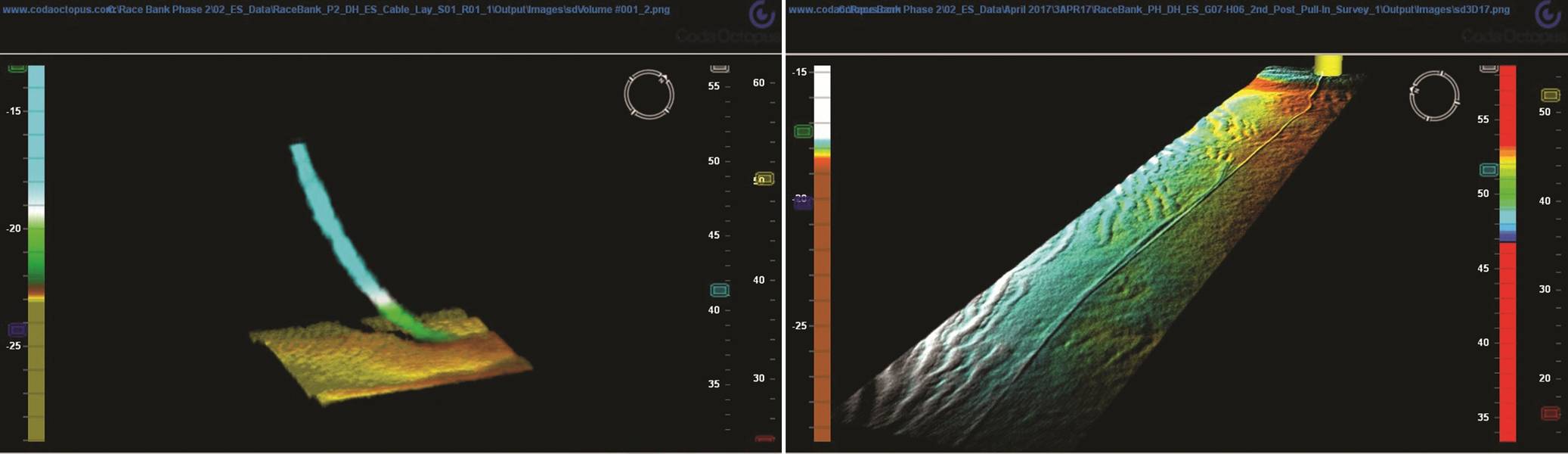

हमारे कई ग्राहकों ने अपतटीय पवन ऊर्जा परियोजनाओं में शामिल वास्तविक समय 3 डी तकनीक का उपयोग करते समय महत्वपूर्ण उत्पादकता लाभ की सूचना दी है। इनमें हालिया केबल स्थापना परियोजनाएं शामिल हैं जैसे रेस बैंक अंतर-सरणी स्थापना के साथ दीपऑन इस परियोजना में वास्तविक समय 3 डी आउटपुट दोनों छवि को पावर केबल में सक्षम बनाने में अमूल्य था क्योंकि यह सुनिश्चित करने के लिए रखा गया था कि कोई भी महत्वपूर्ण केबल गुणों को पार नहीं किया गया और साथ ही समुद्र के बिस्तर पर केबल की स्थिति को दर्ज किया गया के रूप में केबल स्थापित किया गया था। इसने केबल के बाद के मल्टीबीम सर्वे के लिए किसी भी आवश्यकता को हटाया और रिकॉर्ड किए गए दर्ज किए गए स्थान का उपयोग तब ट्रेन्चिंग टीम द्वारा केबल ट्रेन्चिंग परिचालनों के मार्गदर्शन के लिए किया गया। पानी के नीचे क्या हो रहा है यह कल्पना करने की क्षमता, खराब पानी की दृश्यता के बावजूद, परियोजना का समर्थन करने के लिए आरओवी पर निर्भरता कम हो गई और वास्तविक समय 3 डी प्रणाली द्वारा किए गए कार्यों की संख्या तेजी से बढ़ गई क्योंकि परियोजना की प्रगति हुई।

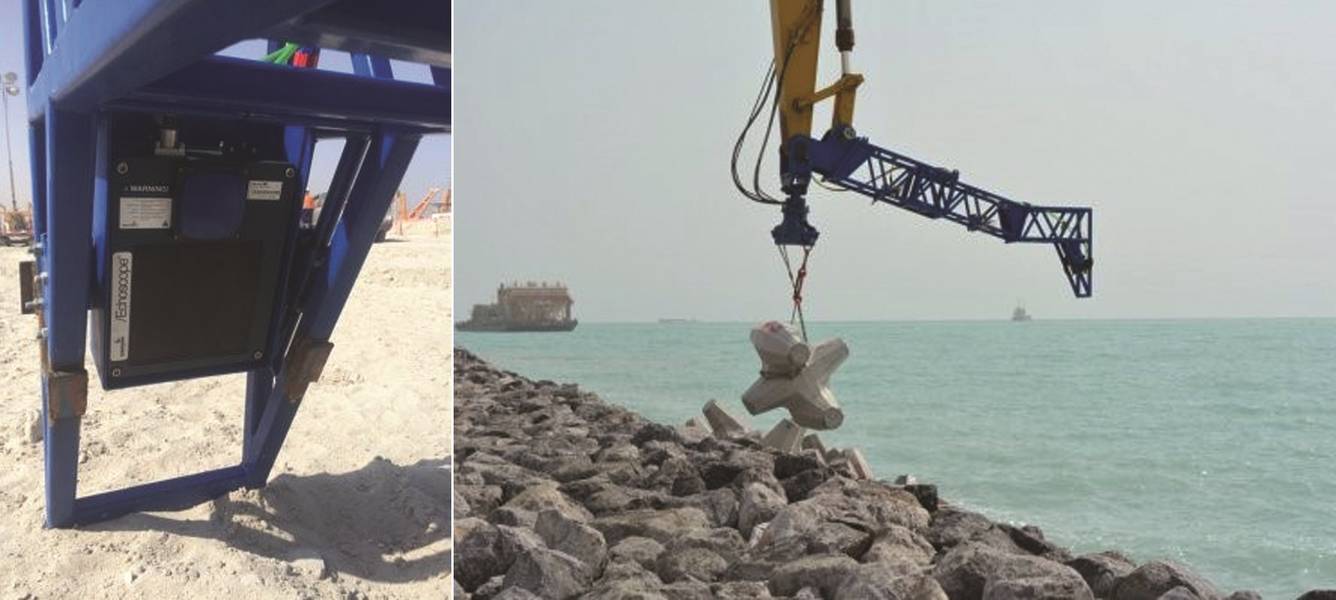

एसजीटीएम-एसटीएफए और वैन ओर्ड जैसे हमारे ब्रेक वॉटर ग्राहकों ने इकोस्कोप का उपयोग करके महत्वपूर्ण परियोजना की सफलता का भी उल्लेख किया है। इसने कुवैत नेशनल पेट्रोलियम कंपनी प्रोजेक्ट पर एक पोर्ट एंड ब्रेक वॉटर के निर्माण के लिए वान ओर्ड द्वारा अभियान शामिल किया है। ब्रेक वॉटर को 24,000 कोर-लोकटीएम कंक्रीट ब्लॉकों के साथ बख़्तरबंद किया गया था और इकोस्कोप रीयल-टाइम 3 डी सोनार को प्रत्येक ब्लॉक की इमेजिंग प्रदान करने के लिए इंस्टॉलेशन खुदाई में लगाया गया था। वैन ओर्ड ने प्रतिदिन 200 ब्लॉकों तक की उत्पादकता दर की सूचना दी थी।

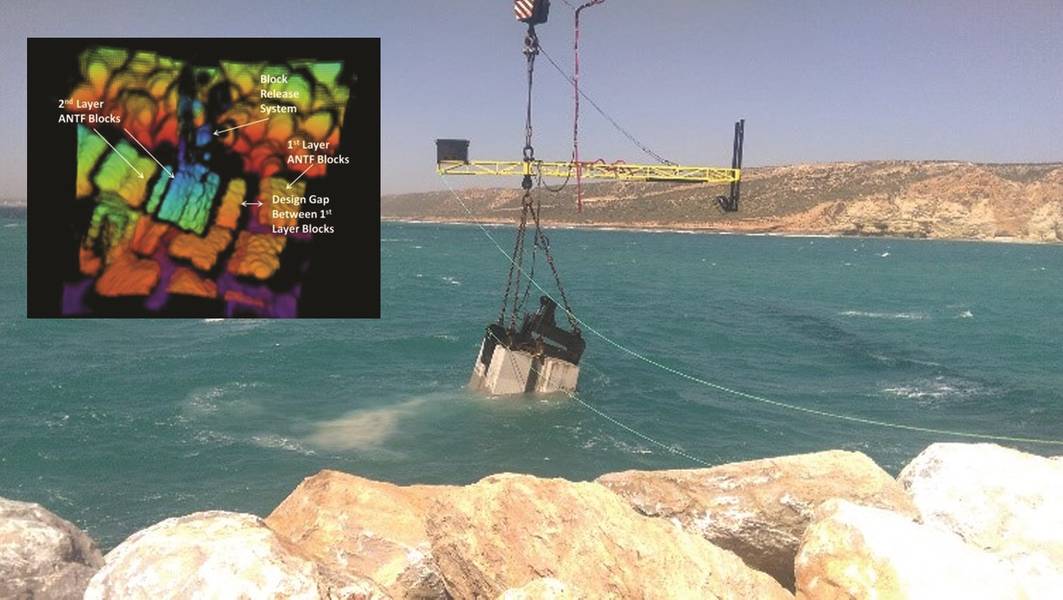

सफी प्रोजेक्ट के पोर्ट पर, ऑपरेटर एसजीटीएम-एसटीएफ़ ने तार क्रॉलर क्रेन पर तीन अलग इकोस्कोप प्रणालियाँ स्थापित कीं और पानी के नीचे के ब्लॉकों की निगरानी के लिए गोताखोरों का इस्तेमाल करने की आवश्यकता को हटाकर 24 घंटे की पाली काम करने में सक्षम हुए, जिससे उत्पादकता दर तीन गुना हो साइट पर।

भविष्य के घटनाक्रम

नए इकोस्कोप 4 जी सतह का शुभारंभ कोडा ऑक्टोपस के लिए एक महत्वपूर्ण मील का पत्थर है और हम उप-बाजार में वास्तविक समय के 3 डी समाधान को मानकीकृत करने के उद्देश्य से - विभिन्न अनुप्रयोगों और विभिन्न मूल्य बिंदुओं के लिए अपने उत्पादों को नया बनाना जारी रखते हैं। इस अनूठी विशाल पल्स, विस्तृत एफओवी और इस अनूठी तकनीक से उत्पन्न आंकड़ों की मात्रा स्वायत्त मूल्यांकन और पहचान और स्वायत्त पानी के नीचे और सतह के वाहनों द्वारा आवश्यक अज्ञात वस्तुओं के वर्गीकरण सहित स्वायत्त संचालन के लिए अच्छी तरह से अनुकूल है।

Subsea इंजीनियरिंग की दुनिया हमेशा एक चुनौतीपूर्ण होगी, लेकिन सही दृष्टिकोण, उपकरण और वास्तविक समय और 3 डी में आपरेशनों की कल्पना करने की योग्यता के साथ, चुनौतियों का प्रबंधन और स्वीकार्य स्तरों पर कम किया जा सकता है। रीयल-टाइम 3 डी ध्वनिक इमेजिंग और मैपिंग में एक नेता के रूप में, नए इकोस्कोप 4 जी सर्फेस का उदाहरण है कि कैसे कोडा ऑक्टाफस सबसी इंजीनियरिंग और सर्वेक्षण कार्यों में सबसे आगे रहने के लिए हार्डवेयर और सॉफ़्टवेयर को दोबारा विकसित और विकसित करना जारी रखेगा।

लेखक

रिचर्ड एडम्स 2014 में कोडा ऑक्टोपस प्रोडक्ट्स लिमिटेड में शामिल हुए और अब बिक्री निदेशक हैं और यूरोपीय, अफ्रीकी और एशियाई बाजारों के बाद देख रहे हैं।

(जैसा कि जनवरी / फरवरी 2018 संस्करण में समुद्री प्रौद्योगिकी रिपोर्टर प्रकाशित किया गया था)
