लैंडर लैब: अंडरवाटर केबल और कनेक्टर के लिए चयन मानदंड

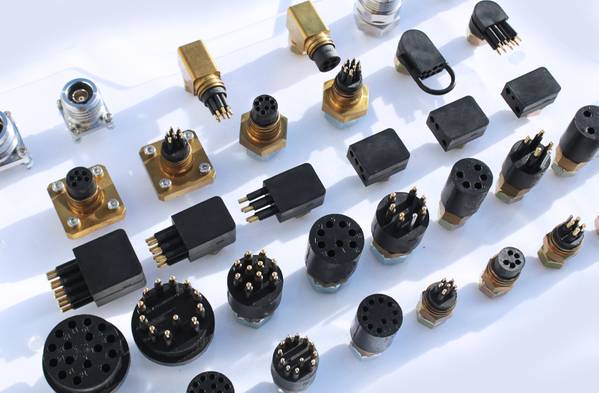

अंडरवाटर बल्कहेड कनेक्टर और मेटिंग इन-लाइन कनेक्टर कई कंपनियों से कई तरह के आकार, साइज़ और पिन पैटर्न में आते हैं। सिस्टम डिज़ाइनर को अपने अनुप्रयोग के लिए सबसे उपयुक्त एक का चयन करने के लिए एक कठिन चुनौती का सामना करना पड़ता है। क्रेडिट: एचपीए सबसी

पानी के अन्दर के कनेक्टर और मेटिंग केबल, पानी के अन्दर के सिस्टम डिजाइनरों और फील्ड इंजीनियरों को सिस्टम लचीलापन, सेवा में आसानी और अन्य लाभ प्रदान करते हैं।

वे अपने साथ अतिरिक्त जटिलताएं और समस्याएं भी लेकर आते हैं।

विचार करने के लिए बहुत कुछ है। सिस्टम डिज़ाइनरों को अपने द्वारा चुने गए कनेक्टर के प्रति सचेत रहने की आवश्यकता है। चयन का मानदंड सही अंडरवाटर कनेक्टर को सीमित करने और चुनने के लिए एक प्रोग्रामेटिक दृष्टिकोण प्रदान करता है। बिक्री प्रतिनिधि मार्गदर्शन प्रदान कर सकते हैं, लेकिन विनिर्देशों को लिखना अंततः इंजीनियरों की जिम्मेदारी है।

मेरा हमेशा से मानना रहा है कि कनेक्टर सबसे पहले एक यांत्रिक समस्या है। अगर सील काम नहीं करती है, तो अंदर क्या है, इसका कोई मतलब नहीं है। ऐसा नहीं है कि यह शुरू से ही महत्वपूर्ण नहीं था। मैं यह सुनिश्चित करने के लिए कनेक्टर का दबाव परीक्षण भी करता हूं कि किसी भी महत्वपूर्ण चरण में कोई उत्पादन दोष न हो। किसी समस्या के बारे में जानने का सबसे अच्छा समय ऑनशोर है, तैनाती से कुछ हफ़्ते पहले। हाँ, यह अतिरिक्त काम है। आपकी टीम आप पर भरोसा कर रही है। एक चैंपियन की तरह खेलें।

आपका आवेदन क्या है? आवश्यकता का निर्धारण करना।

अंडरवाटर कनेक्टर चयन मानदंड

1. क्या कनेक्टर शक्ति या सिग्नल स्थानांतरित करेगा?
2. अपेक्षित परिचालन सेवा गहराई और डिजाइन सुरक्षा कारक क्या है?
3. अपेक्षित परिनियोजन अवधि या सिस्टम सेवा जीवन क्या है?
4. अपेक्षित पर्यावरणीय परिस्थितियाँ (ठंडी, अवायवीय, खारी, आदि) क्या हैं?
5. क्या कनेक्टर को किसी मौजूदा सिस्टम से जोड़ना आवश्यक है?
6. क्या बल्कहेड कनेक्टर को मौजूदा हल प्रवेश के लिए रेट्रोफिट किया जाना चाहिए? क्या मोटे हल के लिए थ्रेड एक्सटेंडर की आवश्यकता है? क्या लॉकिंग स्लीव्स या रिटेनिंग स्ट्रैप्स एक विकल्प हैं?
7. उपलब्ध माउंटिंग स्पेस क्या है? क्या यह टॉर्क रिंच इंस्टॉलेशन के लिए जगह देता है?
8. क्या कम प्रोफ़ाइल वाला दायाँ कोण कनेक्टर उपयुक्त होगा? क्या संपर्क अभिविन्यास को इष्टतम स्थिति में घुमाया जा सकता है?
9. क्या कनेक्टर में सील या संपर्क अतिरेक होना चाहिए?
10. लागत और वितरण संबंधी बाधाएं क्या हैं?
11. क्या कनेक्टर को पानी के अंदर जोड़ा जा सकता है? बिजली चालू होने पर?
12. क्या कनेक्टर क्षेत्र सेवा योग्य है? किस स्तर का तकनीशियन कौशल आवश्यक है?
13. बल्कहेड कनेक्टर और आवास के बीच असमान सामग्रियों से बचें जो गैल्वेनिक संक्षारण या कैथोडिक विघटन का कारण बनेंगे।
14. क्या कोई मिल स्पेक आवश्यकताएं पूरी करनी होंगी?
15. क्या कोई अन्य विशेष आवश्यकताएं पूरी की जानी हैं (जैसे, फाइबर ऑप्टिक, तटस्थ रूप से उत्प्लावक, द्रव भरा हुआ/दबाव संतुलित)?
16. किस प्रकार की केबल को वायर किया जाना चाहिए और कनेक्टर्स (यानी, मुड़ी हुई सिंगल जोड़ी, समानांतर बंडल, समाक्षीय, इलेक्ट्रोमैकेनिकल) से जोड़ा जाना चाहिए? जैकेट की सामग्री, निर्माण और भराव क्या है? क्या यह ओवरमोल्डिंग के लिए उपयुक्त है?
17. क्या उपकरण पैकेज को कनेक्टर को खतरे के बिना क्षेत्र में संभालने के लिए डिज़ाइन किया गया है? कनेक्टर को आकस्मिक क्षति से बचाने के लिए हैंडल, टैगलाइन रिंग और क्लीट्स का उपयोग करना है? क्या कनेक्टर साइड इम्पैक्ट से सुरक्षित है? क्या केबल को तनाव से मुक्त किया जा सकता है?

डिजाइनरों को अलग-अलग पिन काउंट के कनेक्टर के इस्तेमाल या अलग-अलग कार्यों के लिए इस्तेमाल किए जाने वाले कनेक्टर को अलग-अलग करने के लिए पिन के बजाय सॉकेट के इस्तेमाल पर विचार करना चाहिए। यह सुनिश्चित करता है कि आप सही केबल को सही पोर्ट में प्लग कर रहे हैं। ऑर्डर करने की लागत खराब नहीं है, लेकिन स्पेयर का स्टॉक करना अधिक चुनौतीपूर्ण है।
मैं निर्माता के जुड़ाव अनुक्रम पर ध्यान देता हूं जो सुनिश्चित करता है कि पिन और सॉकेट एक साथ प्लग करने से पहले संरेखित हैं, जैसे कि कुंजी/कीवे या संरेखण पिन। कई रबर मोल्डेड कनेक्टर उचित संरेखण की पुष्टि करने के लिए एक असममित पिन/सॉकेट पैटर्न का उपयोग करते हैं।

• विनिमेयता: रबर मोल्डेड कनेक्टर मेट किए गए भागों की अधिक सहनशीलता प्रदान करते हैं, और यहां तक कि केंद्र-से-केंद्र पिन अंतर के लिए कुछ जगह भी देते हैं, जिससे मिश्रित निर्माताओं के भागों को एक साथ काम करने का सबसे अच्छा मौका मिलता है। हालांकि, पिन की लंबाई और व्यास अलग-अलग हो सकते हैं। हार्ड शेल कनेक्टर इतने क्षमाशील नहीं होते हैं। एक नियम के रूप में, मेटिंग कनेक्टर के लिए एक ही निर्माता के साथ रहें। कोई भी निर्माता किसी अन्य निर्माता के टूलिंग और उत्पादन की गुणवत्ता की उचित गारंटी नहीं दे सकता है - और न ही उनसे इसकी उम्मीद की जानी चाहिए। यदि एक मेट जोड़ी काम नहीं करती है, तो इंजीनियरों को इसका पता लगाना होगा।
• निर्माता का चयन: पूछें कि क्या वे छोटी मात्रा में बेचते हैं। क्या उनके पास स्टॉकिंग वितरक है? वे आम तौर पर किस तरह की इन्वेंट्री रखते हैं? उनका इस्तेमाल और कौन करता है? पिछले 40 सालों में उद्योग ने काफ़ी तरक्की की है, और कई बुनियादी समस्याओं, जैसे कि ओ-रिंग सील डिज़ाइन से लेकर पार्कर स्पेक तक, का समाधान हो गया है।

20 इंच का विट्रोवेक्स खोखला बोरोसिलिकेट ग्लास गोला फीडथ्रू के साथ फिट किया गया है, जो इसे एक स्व-उत्प्लावक उपकरण आवास बनाता है। श्रेय: स्टीफ़न पॉश, नॉटिलस मरीन सर्विस, बक्सटेहुड, डी.ई.

किसी नए अंडरवॉटर सिस्टम के शुरुआती डिज़ाइन चरण के दौरान इस चेकलिस्ट का उपयोग करने से डिज़ाइनर या प्रोग्राम मैनेजर को इन मूलभूत अंडरवॉटर सिस्टम घटकों के साथ होने वाली संभावित समस्याओं से बचने में मदद मिलेगी। अपने इच्छित आपूर्तिकर्ता के साथ काम करें; वे भी चाहते हैं कि आप सफल हों।

अनुवर्ती: यह कहानी आपके अनुप्रयोग के लिए सर्वोत्तम कनेक्टर का चयन करने के बारे में है। इसके बाद कई विवरण हैं: स्थापना, हल्के से ग्रीस लगाना, रबर मोल्डेड कनेक्टर को “बर्पिंग” करना, केबल स्प्लिस, केबल बेंड रेडी, केबल स्ट्रेन रिलीफ और अन्य महत्वपूर्ण मामले। क्षेत्र में दूसरों से बहुत सारे प्रश्न पूछें, देखें कि अन्य लोगों ने क्या विकल्प चुने हैं, और अनुभव के आधार पर अपनी खुद की प्राथमिकताएँ बनाना शुरू करें। यह एक रोमांचक और विकसित उद्योग है, जो अच्छे लोगों से भरा हुआ है।

विचार करने योग्य अंडरवाटर कनेक्टर कंपनियाँ

• एके इंडस्ट्रीज https://ak-ind.com/
• एम्फेनॉल डीपट्रोनिका (ड्राईमेट, एमसीबीएच) https://amphenolltw.com/product-info/DeepTronica/ एम्फेनॉल के लिए चीन में निर्मित।
• बिर्न्स https://birns.com/
• ब्लू लिंक https://blue-linked.com/underwater-connectors
• ब्लू रोबोटिक्स https://bluerobotics.com/product-category/cables-connectors/
• बर्टन सबसी कनेक्टर (ईटन) (गूगल “बर्टन सबसी”)
• ड्रैगनफिश https://dragonfishmfg.com/
• इलेक्ट्रो ओशियनिक्स (ईओ) (ईटन/कूपर इंटरकनेक्ट) (गूगल इलेक्ट्रो ओशियनिक्स कूपर)
• हाइड्रो ग्रुप सिस्टम्स https://www.hydrogroupsystems.com/
• मार्श मरीन मूल नाम। यह नाम अभी भी प्रचलित है।
• सोरिआउ-सनबैंक (ईटन) https://usa.souriau.com/en-en/products/connectors/underwater-connectors
• TE/SEACON (गूगल “TE SEACON”)
• टेलीडाइन इंपल्स https://www.teledynemarine.com/brands/impulse
• WeTechnologies https://wetechnologies.com/

स्वीकृतियाँ

मैंने जनरल डायनेमिक्स इलेक्ट्रिक बोट डिवीज़न के रे हेवर्थ से बहुत कुछ सीखा, जिन्होंने अपने अनुभव को व्यापक रूप से साझा किया, एमटीएस केबल और कनेक्टर सम्मेलनों में बात की, और इलेक्ट्रिक बोट में उपयोग के लिए डिज़ाइन दिशानिर्देश प्रकाशित किए। आर. फ्रैंक बुस्बी का मैन्ड सबमर्सिबल्स टेक्स्ट अभी भी एक क्लासिक है और एक मुफ़्त डाउनलोड के रूप में उपलब्ध है (https://archive.org/details/mannedsubmersibl00busb)। बॉब वर्नली और बॉब क्राइस्ट के "द आरओवी मैनुअल: सेकंड एडिशन" में केबल और कनेक्टर पर एक लंबा अध्याय है। एंडी गार्डनर, टेलीडाइन इंपल्स का धन्यवाद, जिन्होंने इस विषय पर फिर से विचार करने का सुझाव दिया।
"लैंडर लैब" महासागर लैंडर प्रौद्योगिकियों का एक व्यावहारिक स्तंभ है, जो मानव रहित समुद्री वाहनों का एक अक्सर अनदेखा वर्ग है। इसका उद्देश्य मेक मैगज़ीन और अन्य DIY समुदायों की तरह महासागर लैंडर समुदाय की सेवा करना है।

इस लेख पर टिप्पणियाँ, या अन्य लैंडेरियन लोगों के लिए रुचिकर कहानियों के लिए सुझाव स्वागत योग्य हैं। एमटीआर आपको केविन हार्डी <[email protected]> को लिखने के लिए आमंत्रित करता है।
